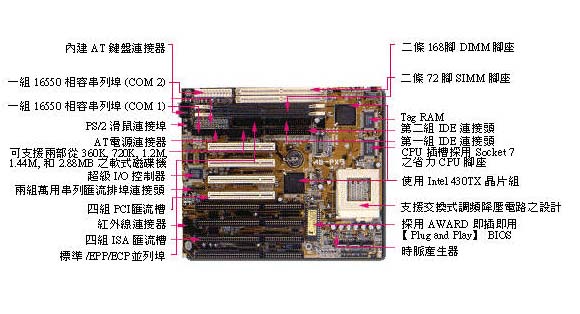

[ PX5 ] - Pentium® 处理器主机板


[ PX5 586/686 Processor Based AT 主机板,具备 CPU SOFT MENUTM 技术 ]

升技 PX5 采用英代尔最新的 430 TX 晶片组所设计,它已具备了 PC 97 所需要的所有规格了。例如: Ultra DMA/33 IDE 界面, 以及ACPI 先进电源管理功能。PX5 亦采用了升技注册之 SOFT MENUTM 专利技术,并将此功能 内建在 BIOS CMOS 设定功能之内,主机板不需使用任何跳接头之方式,即可设定 CPU 所有的参数!使用 者可轻松且正确的自行设定 CPU 的各项参数,并且可让您轻易地升级至具有 MMXTM 技术之 Pentium® 处理器, AMD-K6TM 处理器或是 Cyrix 6x86MXTM 处理器。它使用了交换式调频降压电路之设计,可确保供电电路能在低温升的环境下运作,让 CPU 更为稳定的工作。


[ 规格 ]

CPU 插槽采用 Socket 7 之省力 CPU 脚座
1.采用 SOFT MENUTM 技术,不需跳接头或是 DIP 开关设定 CPU 之参数
2.采用交换式调频降压电路之设计,可确保供电电路能在低温升的环境下 运作,让 CPU 更为稳定的工作。
3.支援 50, 55, 60, 66, 75*, 83* MHz CPU之外部时脉
4.支援 100~200 MHz Pentium® 之处理器,以及自166~233MHz 具备 MMXTM技术之 Pentium® 处理器
5.支援 AMD-K6TM/166MHz ~ 233MHz 及 AMD-K5TM PR100 ~ PR166 等之处理器
6.支援 Cyrix 第六代 6x86TM/6x86LTM CPU: PR150+ ~ PR200+ 以及 6x86MXTM PR150~PR200 之处理器
7.预留线路以支援未来可能之 CPU

晶片组【Chipset】
1.使用 Intel 430 TX 晶片组(MTXC and PIIX4 晶片)
2.支援 Ultra DMA/33 IDE 协定
3.支援 ACPI 新式电源管理规格
4.支援作业系统直接电源管理(Windows® 95 soft power off)
5. 采用 PCI 2.1版本

系统主记忆体【System DRAM】
1.两条 168 脚 DIMM 脚座,支援 不含缓冲器 SDRAM 、EDO 和 FP DRAM
2.两条 72 脚 SIMM 脚座, 支援 EDO 和 FP DRAM
3.提供各种组合, 最高支援到 256MB 之记忆体容量

快取记忆体【L2 cache memory】
1.内建 512K 之 Pipeline Burst SRAM

系统 BIOS【System BIOS】
1.采用 AWARD 随插即用 BIOS,支援 APM 、DMI 和 ACPI
2.内建亲和之 SOFT MENUTM 功能

Multi I/O 功能
1.一个软碟机埠,可支援最高至 2.88MB 软碟机及 3-mode 软碟机
2.ㄧ组 bus master IDE 通道,可支援四台 IDE 装置 (包含LS-120 软碟机 )
3.内建标准/EPP/ECP 并列埠连接器
4.内建两组高速 UART 相容串列埠连接器
5.内建 AT 键盘连接器,可选购 PS/2 键盘连接器及排线
6内建 PS/2 滑鼠及键盘连接埠,并附 PS/2 滑鼠外接用连接器
7.内建ㄧ组 USB 连接针脚可支援两组万用串列汇流排连接埠【USB Ports】
8.内建标准红外线传送/接收连接头

其它功能
1.采用 BABY AT 机构设计
2.提供四组 ISA 汇流槽和四组 PCI 汇流槽
