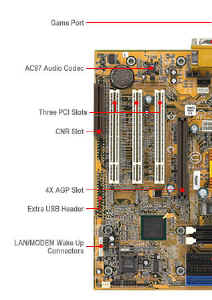

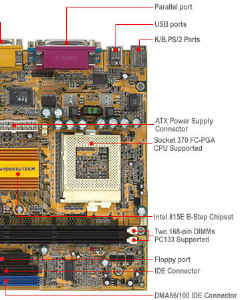

| P6IEMT 是 Micro ATX 主板,使用 4层印刷电路,规格
222 mm x 244 mm. 此主板支持 Socket 370 Intel®
Celeron™ 533A CPU 和 Intel®
Celeron&153; CPU 566 MHz 以上. 支持
Pentium® III 中央处理器,133MHz总线. P6IEMT
采用 Intel® 815E B-step 芯片组,
支持 SDRAM, ATA-100, 整合显卡,或者扩展的4xAGP图形加速卡.
中央处理器
Celeron™ FC-PGA 533A, 566 &
>566MHz (66MHz FSB) 中央处理器
FC-PGA Pentium® III / FC-PGA2
Pentium® III (Tualatin) 系列处理器 (100/133MHz FSB)
芯片组
Intel® 82815E
B-Step & 82801BA -- 图形内存控制中心 (GMCH),
输入输出控制中心 2 (ICH2) &
固件中心(FWH) :
支持
4X AGP (AGP 2.0 规范)
板载 AC97
Audio / Modem 界面
支持
Ultra DMA100 (ATA100)
ITE LPC I/O - IT8712F
AC97 声卡
内存
2组 168线
DIMM 插槽支持SDRAM内存( PC100, PC133)
最大: 512MB
系统 BIOS
固件中心(FWH)整合 Award BIOS
支持即插即用 1.0A, AMP 1.2, Multi Boot, DMI
完全支持 ACPI 1.0A 规范
I/O 界面
支持即插即用功能
PS/2 键盘和鼠标接口
一个 - EPP/ECP 并口
两个 - 16550 高速串口
声卡端口 (Line-in, Line-out, Mic-in, CD-in 和游戏接口)
支持 360K~2.88M Byte, 3 Mode FDDs 或者 LS120
双 PCI IDE 界面 - 支持四个 IDE 设备 (PIO mode 4, DMA Mode
2, Ultra DMA 33/66/100)
ATX 供电接口
端口,接头和其他:
红外线接头
扩展 (前置) MIC/Line-Out 接头
VGA 接头
机箱开启指示灯
硬盘灯,ACPI信号灯,复位开关,电源开关接头
CPU 和机箱风扇接头
网卡唤醒 / 内置 Modem 铃声唤醒接头
实时时钟控制器和电池
Intel® 输入输出控制中心 2 (ICH2) 包括 256
字节 CMOS SRAM
硬跳线清除CMOS
扩展插槽
3 PCI 插槽, 1 AGP 插槽, 1 ISA 或者 CNR 插槽
规格与板层
microATX (244mm*222mm), 4 层 |
