VIA? VT8601A & VT82C686A 芯片组

板载 VIA? C3 处理器

2组 168线 DIMM SDRAM 插槽,最大支持 1.0GB

板载 AC97 声卡

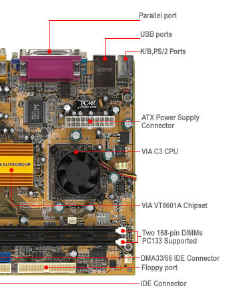

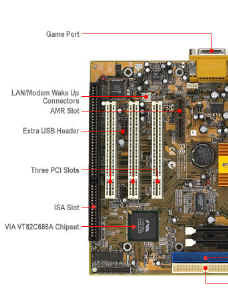

网卡: RealTek 8100P6VEM2 主板使用VIA? VT133 芯片组, 整合一个 3D 图形加速卡，和 Ultra DMA 33/66/100 (仅VT82C686B )功能. 主板内建 AC97 声卡, 提供 AMR (Audio Modem Riser) 插槽，支持声卡和Modem应用,内建 10BaseT/100BaseTX 网卡介面. 另外，主板提供全套的 ATX I/O 端口。包括 PS/2 键盘和鼠标端口, 两个 USB 端口,一个并口, 一个 VGA 端口,一个串口,一个游戏端口和声音端口.一个扩展USB 接头提供可选的超过两个以上的USB端口。中央处理器

板载 VIA? C3 处理器芯片组

VIA? VT8601A & VT82C686A/B

整合 2D/3D 视频加速器 (2 到 8MB 共享内存)

Super I/O - 整合在 VT82C686A/B

系统硬件检测: 整合在 VT82C686A/B

网卡: RealTek 8100

板载 AC97 声卡

兼容 AC97 2.1 规范内存

2组 168线 DIMM SDRAM 插槽 (PC100, PC133)

最大内存: 1.0GB系统 BIOS AMI 2MB Flash EEPROM

支持即插即用 1.0A, AMP 1.2, 多重启动, DMI

完全支持 ACPI 1.0 规范I/O 界面 支持即插即用功能

PS/2 键盘和 PS/2 鼠标接口

双 USB 端口和 LAN 接口

一个 - EPP/ECP 并口

一个 - 16550 高速串口

一个 VGA 端口

声卡端口 (Line-in, Line-out, Mic-in, CD-in 和游戏端口)

双 PCI IDE 界面 - 支持四个 IDE 设备 (PIO mode 4, DMA Mode 2, Ultra DMA 33/66/100)

支持 360K~2.88M Byte, 3 Mode FDD 或者 LS120

ATX 电源供电接口

端口，接头和其他:

红外线接头

扩展 USB 接头

扩展 MIC/Line-Out 接头

节能，硬盘，电源指示灯接头

CPU 和机箱风扇接头

网卡唤醒 / Modem 铃声唤醒接头实时时钟控制器和电池

VT82C686A/B 包括 256 字节 CMOS SRAM

硬跳线清除 CMOS扩展插槽 3 PCI 插槽, 1 ISA 插槽, 1 AMR 插槽规格

microATX (244mm*190mm), 4 层
