ATi/AMD HD2900XTX显卡的盛宴

硬件风云

2012年的时候,HD2900XTX显卡炒得火热,逼得只收藏老硬件的我也跟风收藏一块。今年5月,这个卡竟然换到了Trident稀罕的末世卡XP5显卡,这让我不得不对HD2900XTX高看一眼并认真研究。最后得出这样的结论:HD2900XTX是ATI末代显卡,也是AMD的初代显卡!HD2900XTX显卡媲美3Dfx的Voodoo5 6000!

  Voodoo5 6000显卡之所以成为显卡收藏之王那是具备了三大要素:稀有而不稀罕。保证有一定人群拥有,炒作;美观大气强悍。具有相当高的观赏度和创新性;大厂末代作品。适合怀旧、感伤、装B等。HD2900XTX显卡哪一条都不缺,而且还多了一条要素:AMD的初代显卡

2006年6月24日AMD宣布54亿美元收购ATI,并在2006年10月25日完成收购。中间这4个月的时间里ATI的研发人员依然在按部就班地研发Radeon R600芯片的HD2900XTX显卡。这就是说,在2006年10月25日,AMD完成收购前的使用R600 芯片的这批显卡,按ATI的命名规则,应该叫X2900XTX;之后的按AMD的命名规则,就叫HD2900XTX。由于ATI挂掉了,X2900XTX和HD2900XTX统称HD2900XTX。这就是比3Dfx Voodoo5 6000多的那一条不抛弃、不放弃要素。

下面就先从HD2900XTX样品标签回顾这段历史。



2006年9月14日,这是所能看到最早的R600芯片显卡标签,上面写的是ATI,说明ATI被收购后仍然在研发R600芯片显卡项目



这个标签处于AMD刚接手ATI时候,来不及抹掉ATI的名字就剪掉上面一半。日期也一同剪掉了,只能看这块R600芯片显卡的PCB板上日期0646,大概是2006年11月下旬。或许这个标签是JS所为,有碳粉掉落和疑似胶水粘贴的情况。(图片来源于:Gold Leader





2006年12月1日,这个样品标签已将ATI改为AMD,表明AMD已入主R600芯片显卡的研究。(图片来源于:AMD_Enthusiast

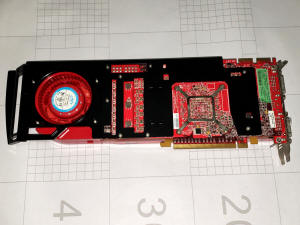

2007年2月6日,这个样品标签是我所能找到最晚的R600芯片显卡标签。说明这个日期晚一点的时期,AMD对R600芯片显卡的研发告一段落。(感谢 simulatio 提供图片)



TechPowerUp硬件网站对HD2900XTX显卡情有独钟,研究得非常透彻。下面是它所列出来的HD2900XTX的型号:

从上面两个列表可以看出TechPowerUp是按照R600芯片日期和散热器导风罩及风扇颜色进行分类。下面就按照芯片的时间顺序加以解读和完善。

1.0629芯片 透明版HD2900XTX(高密度散热片、十字形风扇架)

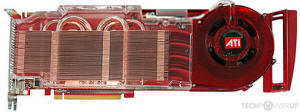

    这个是HD2900XTX最早的官宣图片,PS得很漂亮。虽然没有芯片图片,但是TechPowerUp提供了此卡的R600芯片日期为0629(约2006年7月下旬)。未见网上有其出处的资料。

    2006年5月25日(约0620周),ATI首次透露了代号为R600的图形芯片细节:配备64管线,16个纹理单元,时钟在650MHz 以上,支持GDDR4内存。2006年6月24日(约0625周),AMD收购ATI。如此看来,仿佛是ATI为抬高身价,提前透露还未流片的R600芯片。可见TechPowerUp说的这个0629芯片不是凭空猜测,似有所依仗。0629芯片应该是最早R600芯片。

    2.0632芯片

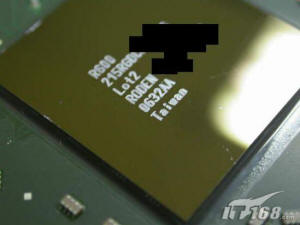

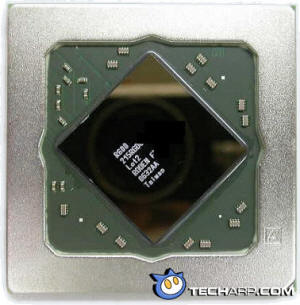

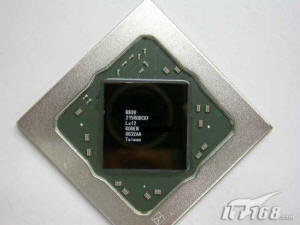

0632芯片的官泄图是同一个芯片(核心边角有2个地方破损成呈白色)不同角度相片,在多个网站出现过,现选取3个有代表性的图片。

官泄图这个0632芯片在的芯片标识后部出于保密原因都被抹掉。芯片版本号只剩下“215RGDCKA”。而0635芯片的版本号是“215RGDCKA11FG”,涂抹掉的字可能是“11FG”。这样两个芯片的版本是“215RGDCKA11FG”,为“A11”版,日期相差3周,应该做过一些修正。

此版本芯片未见HD2900XTX显卡实物及图。



    3.0635芯片 红色版HD2900XTX(高密度散热片、十字形风扇架)

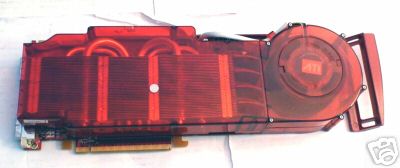

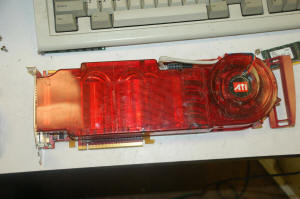

2007年3月20日,AMD在CeBIT 2007刚刚公布R600芯片显卡的相关规格,在跟合作商闭门展示R600芯片显卡这样的一个日子里,eBay却不合时宜地挂出下面这个显卡拍卖。估计是ATI前工程师有意为之吧。这卡最后取消拍卖,不知所终,只流传下面那张小小的拍卖图片,衍生出不少的猜想。



幸运的是,自从本人及时认识到HD2900XTX的不凡,多番刻意搜寻下,12年后的今天幸运收藏到这个相同外观的卡。从而也了结多年来的悬疑,厘清了HD2900XTX的上半生。



从外观上看这卡跟eBay停拍的那个R600芯片显卡一模一样,除了显卡的把手缺失外(或许是摔掉,或许是工程师掰断)。这卡跟ATI的官宣图只有散热器导风罩有颜色区别,都具备ATI的早期版本最显著的外观特点:十字形风扇架、圆形风扇盖,还有就是配备了40片高密度散热片。



卡上0635芯片上面的标识趋于规范,芯片版本号是“215RGDCKA11FG”,是“A11”版。综合上面这些情况,想必R600芯片不会存在“A10”版。

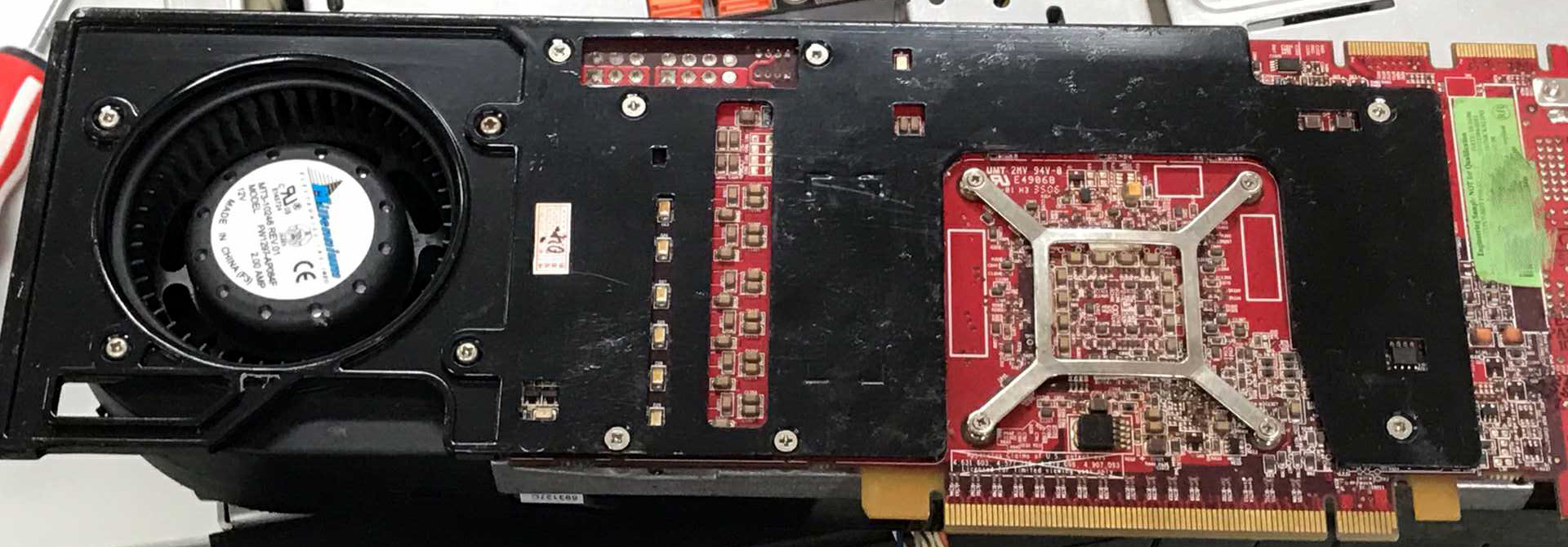

卡上右下角标注的板型为109-B00031-00C,“A11”R600芯片的芯片评估板的PCB板较快通过00A和00B版的修正,在00C版已基本完成PCB板的定型“A12”R600芯片产品评估板的PCB也是使用这个109-B00031-00C版型号,但进行了修订,最明显的变化是背面风扇附近6个供电相数灯被取消,这个位置上被用来加强供电。见下图。



0635芯片只有红色版HD2900XTX,这个版本有图可见的流出来大概仅有2个



4.0639芯片 黑色版HD2900XTX(低密度散热片、三叉形风扇架)

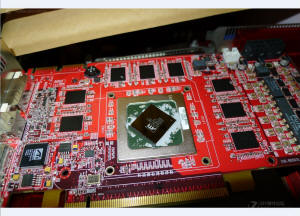

0639芯片版本是“215RGMCKA11FG”,与0635芯片的“215RGDCKA11FG”相比较,字符标识有变化,应该做过较多的修正。但都是“A11”版R600芯片,也是Engineering Sample

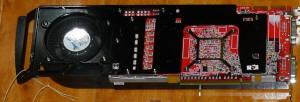

    0639芯片是ATI晚期版本,基于此芯片的显卡开始启用黑色散热器导风罩和有圆环风扇盖、黑色风扇的黑色版HD2900XTX显卡,风扇支架由十字形支架变为三叉形支架,并开始使用28片低密度散热片



(感谢 龍嗣 提供图片)



这个版本有图可见的流出来大概不到5个,标签也全部被撕掉,未能确定标签日期。

前面叙述的4R600芯片都是工程样品芯片,基于这些R600芯片的显卡是芯片评估板。一般来说,芯片评估板会有个研发代号作为型号,或者直接叫R600芯片评估板,或者用基于此芯片的最强型号X2900XTX/HD2900XTX作为型号。芯片评估板作为核心机密能流出来相当少,收藏价值最高。



5.0647芯片 /黑色版HD2900XTX(低密度散热片、三叉形风扇支架)及红色版HD2900XTX(高密散热片、三叉形风扇支架)

TechPowerUp说的0646芯片可能有误,亦或是暂未见。所见到的只有PCB是0646,而芯片则是0647。



0647版R600芯片本起,AMD接手R600项目后生产“A12”版R600芯片“215RGMDKA12FG”,芯片再未标注为Engineering Sample。从而也进入R600芯片显卡的产品评估阶段。产品评估板有的有产品研发代号,或者以研发出的最终产品型号命名。如果你的R600芯片显卡芯片是“A11”版,恭喜你拥有了ATI的末代显卡X2900XTX,反之则恭喜你拥有了AMD的初代显卡HD2900XTX

AMD入主后加大了研发力度0639至0647之间肯定还存在未显露出来的芯片;AMD好像还增加了一个“(03)”实验室。像PCB日期相同HD2900XTX,一种是PCB日期的标注是4606,另一种则是0646(03)。

    5.1 红色版HD2900XTX(低密度散热器、三叉形风扇支架)

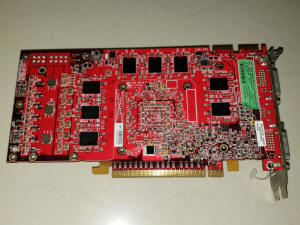

(感谢 simulatio 提供图片)



5.2 黑色版HD2900XTX(低密度散热片、三叉形风扇支架)





(图片来源于:somersetsale



    5.3 红色版HD2900XTX(高密度散热片、三叉形风扇支架)

    ATI早期R600芯片显卡都是使用高密度散热片,晚期R600芯片显卡使用低密度散热片,不知中间有什么区别。在AMD时代,使用高密度散热片的HD2900XTX显卡是高频版,比使用低密度散热片的低频版HD2900XTX显卡少多了。



(图片来源于:somersetsale



 (感谢 龍嗣 提供图片)

从这个0647芯片的HD2900XTX起,流出的AMD版HD2900XTX显卡相对多一点。总的来说,流出来的HD2900XTX大概跟Voodoo5 6000的数量差不多都是100个左右。



6.0648芯片 黑色版HD2900XTX(低密度散热片、三叉形风扇支架)及红色版HD2900XTX(高密散热片、三叉形风扇支架)





    6.1 黑色版HD2900XTX(低密度散热片、三叉形风扇支架)



 (图片来源于:erek

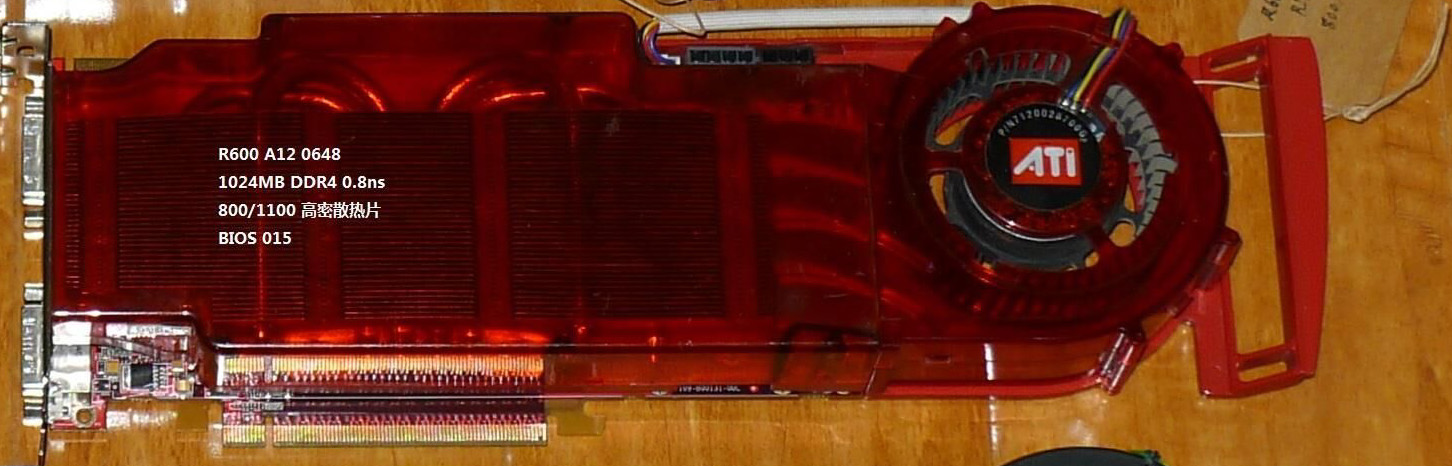

    6.2 红色版HD2900XTX(高密度散热片、三叉形风扇支架)



(感谢 龍嗣 提供图片)



7.0702芯片 黑色版HD2900XTX

从这个R600芯片开始进入“A13”版本“215RGMDKA13FG”,基于此芯片的卡开始进入Qualification Sample阶段。PCB板型为109-B00031-00。



(感谢 龍嗣 提供图片)



8.0704芯片 红色版HD2900XTX


    0704芯片是所见到的最晚期的
Qualification Sample。之后稀见流出这一时期之后HD2900XTX样品。难道AMD此时明知XTX项目难以进行,只是在敷衍,还是此期间的样品管控较严?文章最后将揭晓这一迷题。







(感谢 simulatio 提供图片)

R600芯片显卡研发了半年多,在外界的期待中,2007年2月15日,VR-Zone声称已经得到来自AMD-ATI的官方消息:确定R600将被命名为Radeon X2900系列,而不是此前传言的Radeon X2800。预计AMD将首先发布高端的Radeon X2900XTX和Radeon X2900XT,稍后再推出低端Radeon X2900XL。

2007年3月15日至21日的CeBIT 2007,AMD发布R600显卡的相关规格,但是并未刻意提X2900XTX之类的名字。

2007年4月传言AMD放弃ATI的“X”系列,将启用“HD”系列。

2007年5月14日AMD发布Radeon HD 2000系列,Radeon HD 2000有三个子系列:2900、2600、2400。这个日期也就相当于HD2900XTX的发布日期,看不到大家所期待的XTX字样。因为AMD已意识到R600芯片频率与效率不太成正比关系的设计缺陷无法短时间解决,只好让HD2900XT上位。

HD2900XT的PCB版本是109-B00631-00,与HD2900XTX的109-B00031-00有很大的差别。

9.0705芯片 红色版HD2900XTX



(图片来源于:Gold Leader

这个卡的PCB板上日期是0705周。不知TechPowerUp所列的0705芯片来源于这个HD2900XTX,还是这个HD2900XTX的型号来源于TechPowerUp,可能是把PCB日期与芯片日期混为一谈。但是这个显卡上的标签显示其有正式产品的序列号,已不是Engineering sample,也不是Qualification Sample,有可能作为客户样品 Customer Sample,或者是有特殊用途,就像3Dfx的Voodoo5 6000显卡当年也有极小批量装机专用。



    10.0706芯片

    2007年5月14日AMD发布Radeon HD 2000系列,配发的0706芯片图片如上。



(图片来源于:https://www.neoseeker.com)



    11.0712芯片 红色版HD2900XTX

这个可能是最后的HD2900XTX,正式版本。未见正式发售。



(感谢 龍嗣 提供图片)



12.0737芯片 FIREGL V8600



0737芯片的日期0737周约是2007年9月底,这个芯片版本“215RGIDKA13FG”。虽然也是“A13”版,却是AMD对R600芯片进行成功修正的产物。时过境迁,HD2900XTX已没资格用上这个R600芯片最强悍的终结版。标志着AMD这个时候,也可以说2007年5月14日Radeon HD 2000系列发布的时候已彻底放弃HD2900XTX,全力对R600芯片进行重大修订,最终启用专业版的HD2900XTX——FIREGL V8600/8650。

FIREGL V8600的PCB板型为109-B31331-00A,像极了拉长PCB版放置2GB显存的HD2900XTX显卡。



本文从电脑硬件收藏的角度展现HD2900XTX显卡的视觉盛宴,敬请笑纳,并请对文中的不足指正。感谢大家提供的资料,感谢硬件收藏爱好者的坚守与奉献。
