有关Voodoo2显卡的文章不少，“盛宴”系列的文章却是以一个硬件收藏爱好者的角度，从显卡的细微变化去剖析Voodoo2显卡，展现当年帝盟和创新入选为3Dfx的Voodoo2显卡两大重要合作伙伴，一同开启Voodoo2显卡的辉煌之路。

1. 3Dfx Voodoo2 显卡

1.1 Voodoo2 reference board 6MB 早期版本

1997年11月3Dfx发表的Voodoo2显卡就是这个版本。《Next Generation》-Jan 1998所载的图片这个版本Voodoo2显卡的图片。芯片日期是9741周，在1997年10月5至11日之间，也就是Voodoo2显卡发表日前,3Dfx用于测试验证的早期版本。图中还有两块Voodoo2显卡 SLI连接的示例。SLI这一独特的方式也让Voodoo2显卡成为最让人难以忘怀的3D显卡。

1.2 Voodoo2 reference board 6MB 晚期版本

 下面这个Voodoo2显卡的芯片日期9746周，PCB板日期是9744周。这个版本已是比较成熟的参考设计，帝盟和创新都是以此为参考制作Voodoo2显卡。由于6MB版本Voodoo2显卡只有640x480分辨率的硬伤导致帝盟和创新在其上浪费近三个月时间又不得不放弃。

来源于：www.thandor.net

1.3 600-0027-01 版

这个是8/12MB版本Voodoo2显卡的测试验证版，未见有流出。支持当时主流的800x600分辨率，而且SLI连接支持1024x768分辨率。

1.4 600-0027-02 版

帝盟和创新都是以此参考板制作Voodoo2显卡。之后许多厂家也是直接使用此设计制造Voodoo2显卡。附图的这个参考板是rev 2版，PCB日期为9808周，芯片日期9803/9806周。

来源于：nest

1.5 600-0027-03 版

这个参考板上芯片日期是9816/9821周，PCB日期9828周。这个版本用料稍省，性能也许没有什么改进，但被稍晚进入Voodoo2显卡制造的厂家采用较多。创新没有采用这个版本，帝盟倒是先一步做过部分电路优化。

来源于：www.tdfx.de

1.6 V2 1000

3Dfx原本没有打算进入Voodoo2显卡市场，只是1998年12月14日收购STB Systems公司准备独自生产销售Voodoo3显卡的时候，或许看到STB现成的BlackMagic 3D生产线和半成品，趁着Voodoo2显卡还有市场便继续生产BlackMagic 3D，只是更名为V2 1000。

1.6.1 STB BlackMagic 3D

STB作为老牌显卡厂家研发能力颇强，更改设计的Voodoo2显卡使用了贴片电解电容。

1.6.2 3Dfx V2 1000

3Dfx对STB BlackMagic 3D的设计是认可的，仅将原双面24粒0.5MB显存升级为单面12粒1MB显存就炮制出V2 1000，竟然连背面显存的预留位都没有清理掉。

2. 创新 Creative 3D Blaster Voodoo2

创新于1997年12月1日紧跟着3Dfx宣布将制造Voodoo2显卡。1998年1月20日，Creative Labs第一个公开发布Voodoo 2显卡3D Blaster Voodoo2。

创新的显卡都有个六位数字的产品版本号，前2位是版本后四位是生产日期（周），下面根据创新的产品版本号介绍这些3D Blaster Voodoo2显卡。

2.1 00974?   版

    这个创新3D Blaster Voodoo2盒子上的宣传图就是6MB版本，实际上就是直接使用3Dfx Voodoo2 reference board 6MB 晚期版本制作的工程样品。

来源于：www.thandor.net

2.2 00975?  版

创新根据3Dfx的600-0027-02参考板制作的3D Blaster Voodoo2工程样品，未找到实物图片。

2.3 019804 版

Creative Labs公开发布3D Blaster Voodoo2显卡日期是1998年1月20日，即9804周。019804就是9804周第01版。1998年2月20日创新又第一个抢先发售Voodoo2显卡，创新首发的3D Blaster Voodoo2是12MB版本。

2.3.1 9807周 深绿色

1998年2月20日是9808周，这个3D Blaster Voodoo2的PCB板日期9807周，是最早的正式产品PCB板的生产日期，芯片日期9803/9804周。最明显的特征是SLI接口外露。

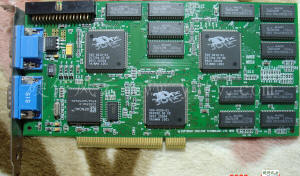

    2.3.2 9808周 浅绿色

下面这卡没有产品号和产品型号；PCB板日期9808周，芯片日期9803/9801周；产品序列号不同其他的日期的卡。估计此类卡才是最早发布的，据说创新最早的那批卡芯片存在BUG。

        2.3.3 常见版本褐色居多

以上两个早期版本的背面都有600-0027-02的标注，即表明设计来自于3Dfx的600-0027-02参考板。而常见的版本取消了这个标注。

        2.4 029827 版

创新第二版看不出任何明显的改动，只是印刷了FM1至FM13的代码，不知代表着什么。

来源于：www.tdfx.de

        3. Diamond Monster 3D II

帝盟自Voodoo时代就与3Dfx建立良好关系，在Voodoo2时代，帝盟总能先创新拿到3Dfx的参考板，却在市场营销方面却慢创新半拍。也许是那个时期的帝盟太过于追求完美造成的。

Monster 3D II每一个版本都有一个Part No.，下面我将以Part No.为依据分别论述。

        3.1 22150105-003 版

帝盟获取了3Dfx的Voodoo2 reference board 6MB 晚期版本并且研发出自己的版本。下图是最早的monster 3D II工程样品。

来源于：www.3Dfx.cz

这个版本最后没有投入市场却有少量发放，下面这个图来来自《Diamond Monster 3D II - More Than a Worthy Successor》（Thomas Pabst）所配的显卡图片。文中说到“After the literally cool Diamond Monster Party (at freezing 4 degrees centigrade) in Paris on January 29, 1998, I was lucky enough to be one of the few that returned home with a Monster 3D II in my hand luggage. ”

来源于：www.tomshardware.com

        3.2 22150105-004 版

3Dfx随后发布的8/12MB版本，帝盟为了赶进度，直接克隆为004版。

在《Monster 3D II USER'S GUIDE》里附有Monster 3D II 的FCC认证书，通过了帝盟1998年2月13日送检Part No.为22150105-004的Monster 3D II认证。

        3.3 22150105-005 版

1998年2月2日，帝盟宣布Monster 3D II. Monster 3D II是第一个通过技术审查的Voodoo2显卡。 技术审查于3月9日通过，然后帝盟开始发售Monster 3D II。

        3.3.1 Monster 3D II 工程样品

《Monster 3D II USER'S GUIDE》里还附有Monster 3D II REV 1版工程样品的图片。

        3.3.2 Monster 3D II 8Mb

帝盟最先发售的是8MB版。这个版本跟3Dfx的参考板没有明显区别，只是卡背面多了两对长方形的标记。早期8MB的9808/9809/9811周版本跟3Dfx的参考板及后来Monster 3D II的版本比对少1个R99电阻。

        3.3.3 Monster 3D II 12Mb

         Diamond稍后发售12MB的版本。

        3.3.4 Monster 3D II SLI 副卡

帝盟还专为两块Voodoo2卡SLI发售过一款唯一的SLI专用副卡。

来源于：LOOP123

        3.3.5 全金手指PCI接口

从上面的Monster 3D II工程样品、正式产品可看到PCI接口都不是全金手指。而这个PCB日期为9808，芯片日期为9804的Monster 3D II竟然是全金手指的。是不是9808版是最早的Monster 3D II、最早的Monster 3D II都是这样就不得而知了。

S/N 1080100001142。这个10801似乎是第一批次，1142是第1142流水号。

另外，似乎版本标识为：REV 1/2/3/…的有可能是工程样品,正式产品标识为REV A/B/C/…。

        3.4 22150105-006 版

这个版本较少，但看不出跟前一个版本有什么大的变化，唯一可见的区别就是“Rev”标识左边两排电阻的取舍，仿佛是跳线，可以支持超频至110MHz的频率。还是就是取消“XJXJ2”的标注。

        3.5 22150105-008 版 工程样品

这个版本是工程样品，是对SLI接口附近电路进行调整。也许是提升有限并末正式量产。PCB日期是9818周。可见帝盟在发售后仍一直孜孜不倦地进行优化工作，帝盟与创新真是在走两个极端。

        3.6 22150105-007 版

这个版本缺乏资料，只能作推测，并放在008版后面，根据008版推测出007版是对卡背面版号左边的电路进行简单调整。但是这个调整收效甚微，在008版只保留一个R12电阻，在009版又被舍弃。

        3.7 22150105-009 版

这个版本最少，是在吸收008版的修正基础上对低通滤波电路进行增强，不知对画质提升有多大的作用。但是帝盟为追求性能提升不断的进取而非降低成本的不断改进所体现这种精神特别值得尊敬。

        4. 其他公司的特色Voodoo2显卡

大多数公司都直接采用了3Dfx VOODOO的参考板即公版生产Voodoo2显卡，也有一些公司重新设计出非常有特色的VOODOO显卡。

        4.1 Quantum3d Obsidain2 200SBi

Quantum3d成立于1997年3月31日，作为3dfx的关联公司，它的VOODOO卡最特别。 Quantum3d 的Obsidain2 200SBi 是两个Voodoo2在一个PCB上的SLI模式。

        4.2 Canopus PURE 3D II

Canopus 康能普视 的PURE 3D II是最小、带视频输出的而且使用散热风扇的Voodoo2显卡。

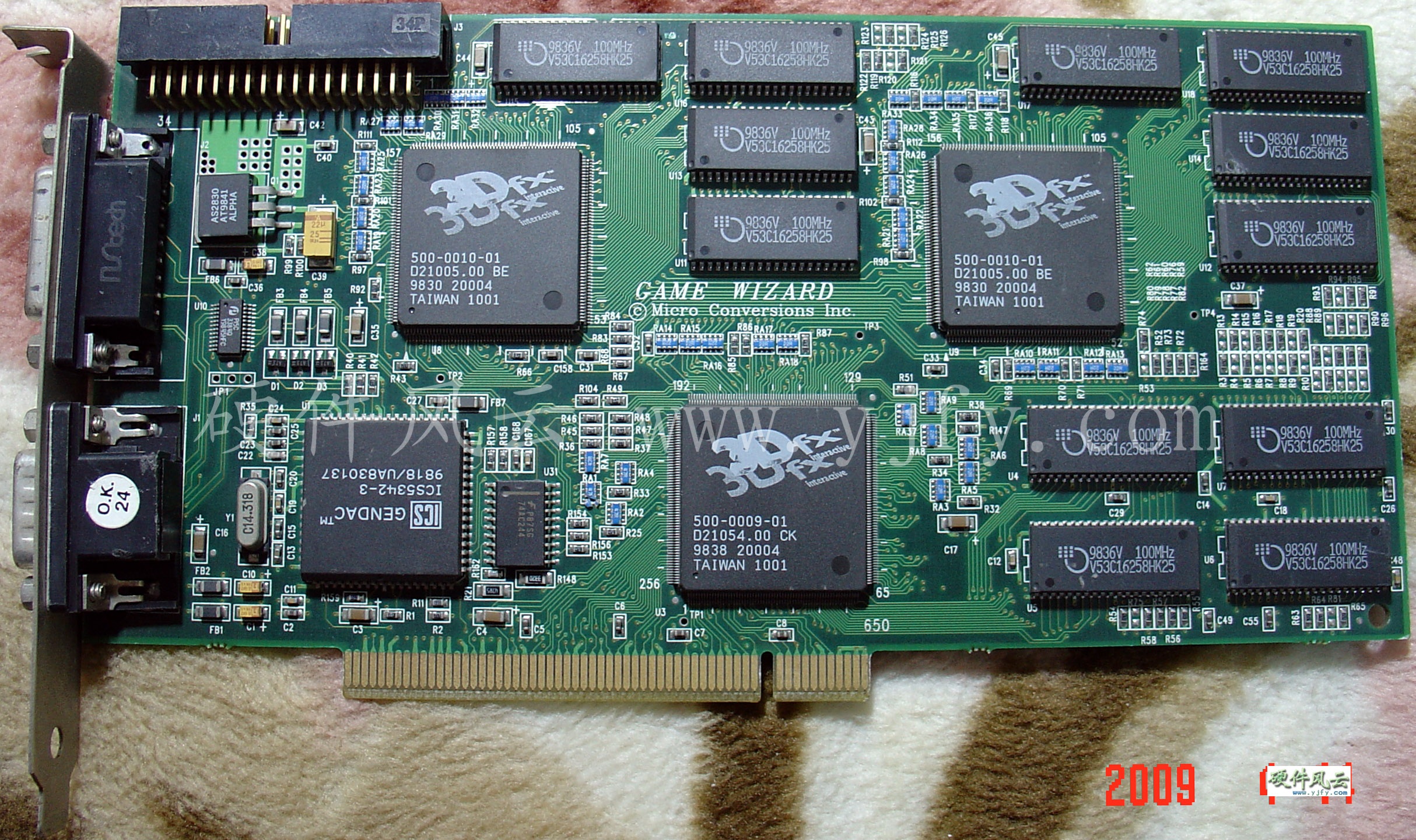

        4.3 Micro Conversions GAME WIZARD

       GAME WIZARD 是 苹果机上用的VOODOO2显卡。

        4.4 Procomp G111

      这个可扩展8MB显存到12MB的设计很有挑战性。
