    1995116日的COMDEX上,3Dfx宣布Voodoo Graphics,一种专门为3D娱乐应用设计的3D图形加速器。1996103日,兰花率先发售Voodoo显卡,帝盟紧随其后。Voodoo显卡的优异3D性能令其1997年的3D显卡市场占有量曾高达85%二十多年过去了,Voodoo显卡依然魅力如斯……



1. 3Dfx

1.1 Obsidian 绿色 Engineering sample

凭着当初的那份情怀,Voodoo显卡也逐渐成为电脑硬件收藏的大热门Voodoo5 6000显卡成为显卡收藏的代名词。其实龙头级的Voodoo显卡才是资深显卡藏家的终极目标。

1.1.1 Obsidian SB50-2200 绿色 Engineering sample

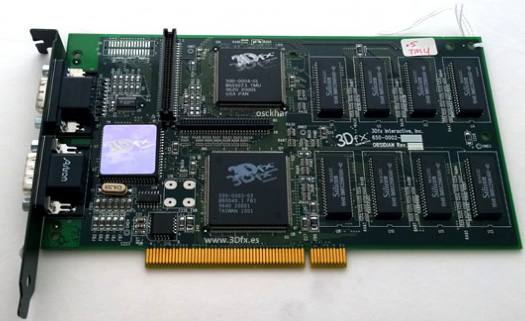

20039月的清晨,易趣网挂卖着一块外观特别的绿色Voodoo卡,这是第一次进入收藏爱好者的视线的绿色Obsidian SB50-2200,也是唯一一块从电子垃圾淘出来的绿色Obsidian SB50-2200。当时我并不认识此卡,只是用扫描仪扫个图片就随手挂在我的网站上。直到2005118日把这张显卡图片发到www.falconfly.de,才知道它是3Dfx最早的Voodoo――Obsidian显卡。

Obsidian SB50-2200 Engineering sample

卡上漂亮的3Dfx Logo激光贴纸很容易让人认为它只是个展示版Obsidian 显卡,可后来又出现了3张都如此,也许是3Dfx的工程师非常重视这些早期工程样品(原型),为其贴上的平安符吧!

此卡的芯片上3Dfx logo及字符都是喷的银漆,极富立体感,不同于后来的通常的白色印字。

TMU芯片编号500-0002-01,芯片日期9612周。

FBI芯片编号500-0001-02,芯片日期9609周。



此卡FAB No. 600-0002-04,相当的靠前。FAB No.600-0001-013Dfx第一个产品“Game Control Interface”

Game Control Interface

FAB No. 600-0002-01/02/03版均未见出现,可能是这几版都无法工作,且视为3Dfx核心机密已经被全部销毁。FAB No. 600-0002-04版已基本可用方能保留下来。

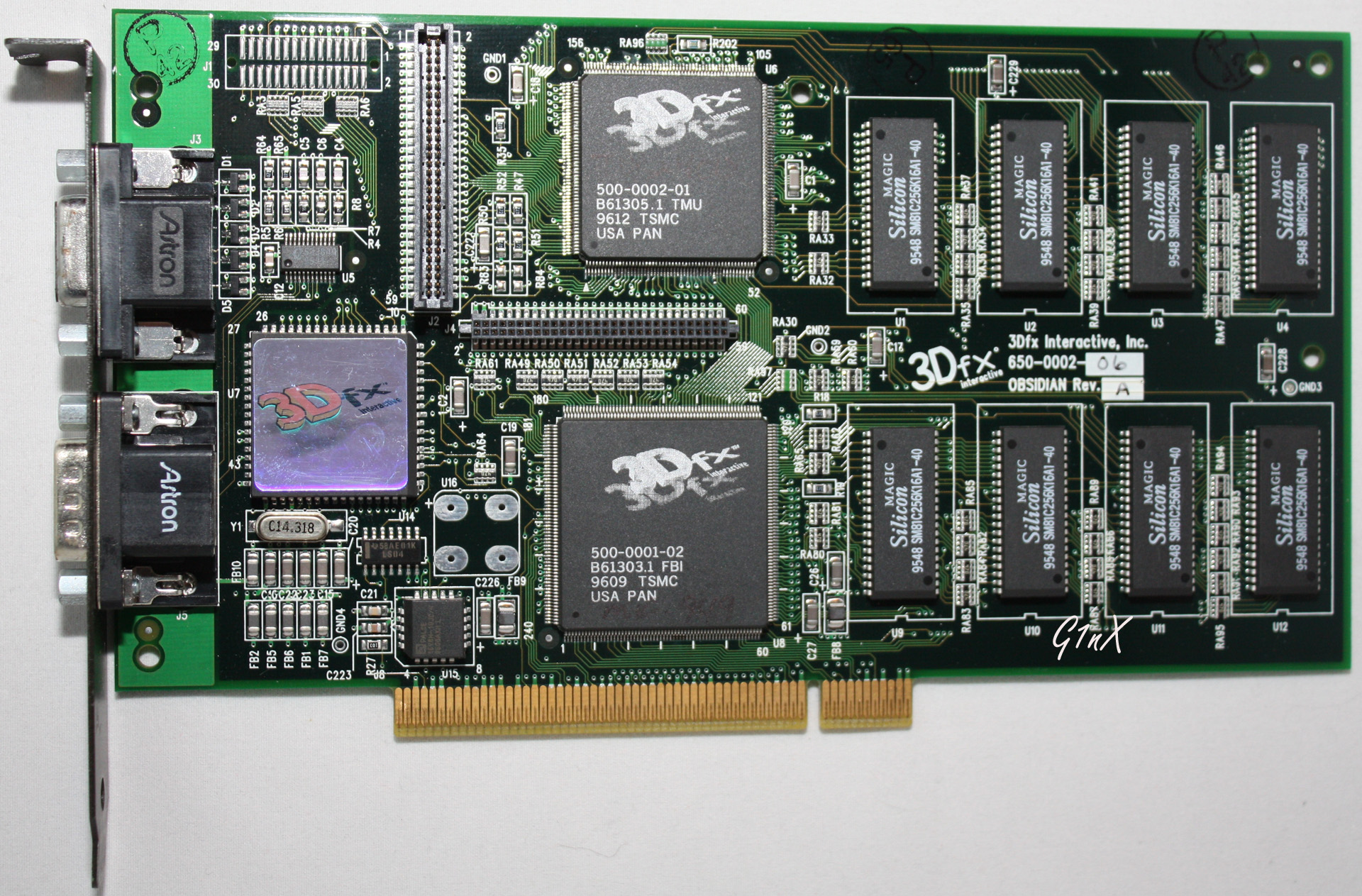

下面这个是G1nX的收藏品。

Obsidian SB50-2200 Engineering sample

下面这个是Osckhar的藏品。

Obsidian SB50-2200 Engineering sample

1.1.2 Obsidian SB50-2220 绿色 Engineering sample

我将Obsidian SB50-2200绿色版发出后不久,藏友称之为Voodoo显卡之王Gary按图索骥,很快就找到一张更酷且唯一带Amethyst子卡的绿色Obsidian SB50-2220

Obsidian SB50-2220 Engineering sample



绿色的Obsidian SB50-2200显卡是3Dfx已知最早、最少的Voodoo显卡,全世界只出现4张,已都在此展示。拥有此卡的藏家在Top 100 计算机硬件收藏 100强》Engineering sample rankings 工程样品排行榜排名都是靠前的。GaryOsckhar是以Voodoo显卡为主的最强收藏,我和G1nX则是以显卡为主的最强收藏。可见,拥有此卡确实需要一定的电脑硬件收藏气运。当然,还有些特别低调的、更强大的藏家也另有机缘。

由于工程样品比正式产品数量少得多,而且不少都是闻所未闻,见所未见珍品,收藏难度极高,因而重量级的硬件收藏家都有不少的工程样品。本人的盛宴系列文章偏重于对电脑硬件的追根溯源,而电脑硬件的根源不正是在工程样品上吗?相信大家已经品出其中独特的滋味。在此还特意感谢奉献图片资料的各位藏友。

1.2 Obsidian 黑色 Engineering sample

Obsidian 黑色 Engineering sample图片仅见于3Dfx网站。这个版本晚于绿色版本,卡上的激光贴纸非常显眼。跟绿色版本的一样有一个方形晶振四个空焊的焊脚,显存下角的排阻又跟后面的版本的类似,介于两者之间。可能FAB No.600-0003600-0012之中的某个数字。可能这个版本已做出了Obsidian单卡的最强型号Obsidian SB50-4440



 1.3 Obsidian 02

有关FAB No.600-0013-02这个02版本Obsidian的工程样品众说纷纭,尤其部分早期Obsidian 02版显卡还用在街机(Arcade)上,导致大家普遍认为这个版本没有Engineering sample,就连Qualification Sample都不被承认。

Obsidian 02版的FAB No.600-0013-02,开始粘贴了ASSY No.标签,说明Obsidian 02版已正式从原型期进入产品期,Obsidian 02版就是零售版板型。

Orchid  Righteous 3D 1996724日通过了FCCID认证,至到103日才开始零售,而且零售显卡所用部分芯片还是工程样品级,这说明Voodoo芯片那时还存在良品率低、产能不足等问题。3Dfx仍需要花费较长时间进行测试、调整。所以早期芯片的Obsidian 02版显卡仍有Qualification Sample甚至Engineering sample。正式版的Voodoo芯片组的编号500-0004-02500-0003-03,不是此类编号的早期芯片实际上就是工程样品级芯片。

Obsidian 02版的PCB日期只发现3种,9624/9625/9628周。PCB日期是9624/9625周的Obsidian存在Engineering sampleQualification Sample

因掌握的资料有限,怀疑PCB日期9624周的是FAB No.600-0013-02版本的第1PCB。这批卡是存在工程样品。不过,仅发现一张PCB日期9624周的Obsidian SB50-2200显卡,还不是工程样品,见下图。可能是因为Obsidian 02版板型成熟可靠,已不用调整,剩余的少量早期PCB板被用在后期的显卡的制作。下图这个Obsidian SB50-2200TMU芯片使用了很稀少的500-0004-01工程样品,也因其功能完全被充分利用了剩余价值。

Obsidian SB50-2200

PCB日期9625周的Obsidian显卡稍多,使用早期芯片组或带有“µ TEST”贴纸有的可能是Qualification SampleCustomer Sample,存在Engineering sample的可能性不大。“µ TEST”似乎是适用于PC的测试,这些通过测试的Obsidian显卡显然不是用于零售。就像下面这个PCB日期9625周的Obsidian SB50-4220显卡的套装,能说是正式产品吗?

Obsidian SB50-4220 Qualification Sample

(来源于:NEST)

PCB日期是9628周的显卡是正式产品,量最大。大多带ASSY No.“650-????-??”“USA”的贴纸。

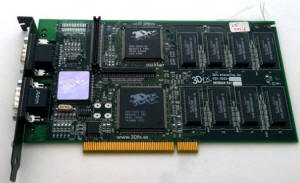

Obsidian SB50-2200

Obsidian显卡没装Amethyst子卡时就跟常见的Voodoo显卡一样,有4/6/8MB版本,接子卡后就似Voodoo2显卡,还能像Voodoo2那样两卡SLI。这就是Obsidian显卡最神奇的地方,下面就让我们慢慢揭开Obsidian显卡这层神秘的面纱吧。

1.3.1 Obsidian SB50-2200

SB50-2200型号解读如下:

SB50:单卡,双卡就是100DB

2200:第一位数是FBI芯片所配备的显存2MB,最多达4MB;第二位数是TMU芯片所配备的显存2MB,最多也是4MB;第三位数是Amethyst子卡上TMU芯片所配备的显存,0代表没有Amethyst子卡,带Amethyst子卡的话,显存可为2MB4MB;第四位就是0,传言还能支持第三个TMU芯片的子卡一直没有出现。

Obsidian SB50-2200是入门级的Obsidian显卡,数量最多。正式版见上图

下图这个Obsidian SB50-2200应该是Qualification Sample,这个版本的Qualification Sample 稍多一点。

Obsidian SB50-2200 Qualification Sample



1.3.2 Obsidian SB50-2400

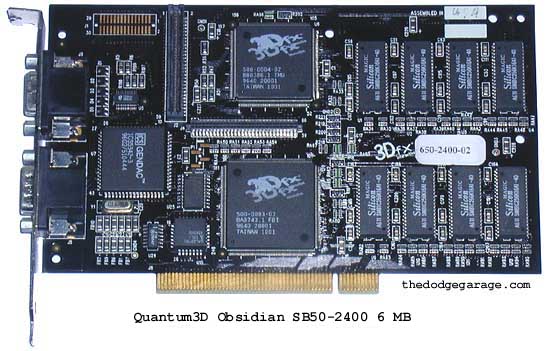

下面这个显卡正式版没有背面图,FBI芯片配备2MB显存,TMU芯片配备4MB显存,共6MB

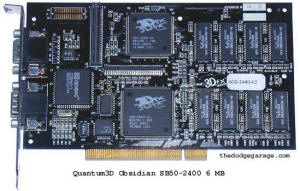

Obsidian SB50-2400



1.3.3 Obsidian SB50-4200

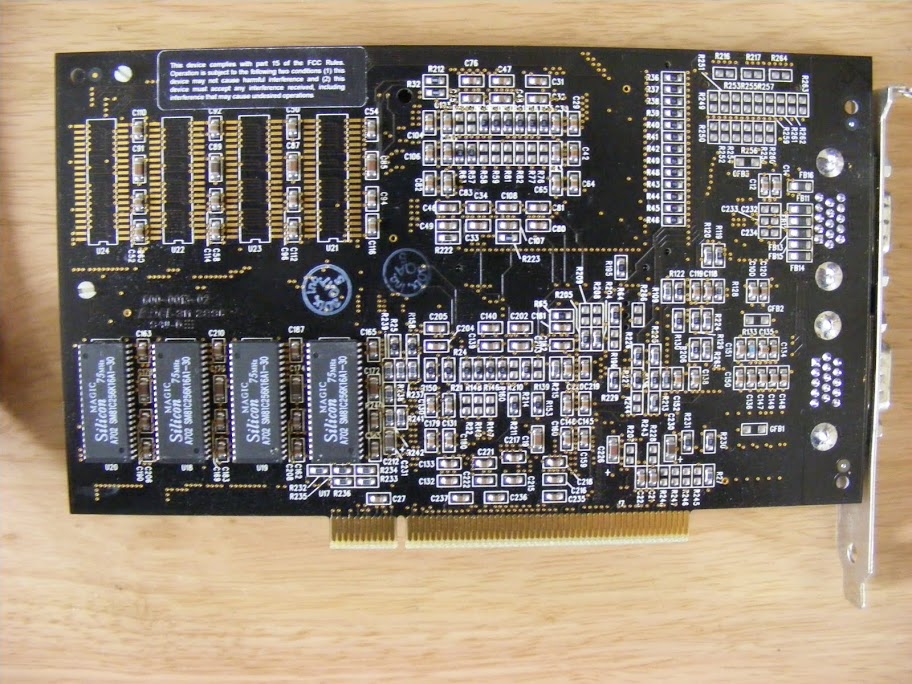

这个版本少,下图所示的这个Obsidian SB50-4200 主卡的FBI芯片配备4MB显存,TMU芯片配备2MB显存,共6MB

Obsidian SB50-4200



(图片来源于http://www.amibay.com

下面这个是Qualification Sample

Obsidian SB50-4200 Qualification Sample

1.3.4 Obsidian SB50-4400

下图这个Obsidian SB50-4400 显卡的FBI芯片配备4MB显存,TMU芯片配备4MB显存,共8MB。这个版本可能全是正式产品,见下图。没有找到Qualification Sample版本的图片。

Obsidian SB50-4400

        1.4 Amethyst daughtercard

1.4.1 600-0003-01 2MB Engineering sample

Amethyst daughtercard增加了一个TMU芯片,简单地说就是让Voodoo变成Voodoo2,所以带Amethyst daughtercard子卡的Obsidian显卡很少,毕竟3Dfx还要接着卖Voodoo2呢!

这个版本只有2MB显存版本,是Engineering sample,也仅有一片

Amethyst 50-0020 Engineering sample & Obsidian SB50-2200 ES



 1.4.2 600-0014-01 2/4MB

Amethyst子卡上演过一波印刷FCCID号和FCC认证标示又将FCCID号以及FCC认证标示用黑胶带遮掩的神操作。从这个动作就不难理解3Dfx要在每张Obsidian显卡都贴上FCC认证标示,工程样品也不例外的是一种惯性操作。这导致藏友们在鉴定Obsidian显卡是否为Engineering sampleQualification Sample时都被这个FCC认证标示所误导,因为按常理有FCC认证的显卡都是正式产品了,而Obsidian 显卡和Amethyst子卡都有这个FCC认证标示。通过对FCCIDMH2AMEPRO001查询发现这个ID号根本不存在,3Dfx没有通过FCCID认证的产品。仅查询到3Dfx1998414日获得MH2Grantee Code

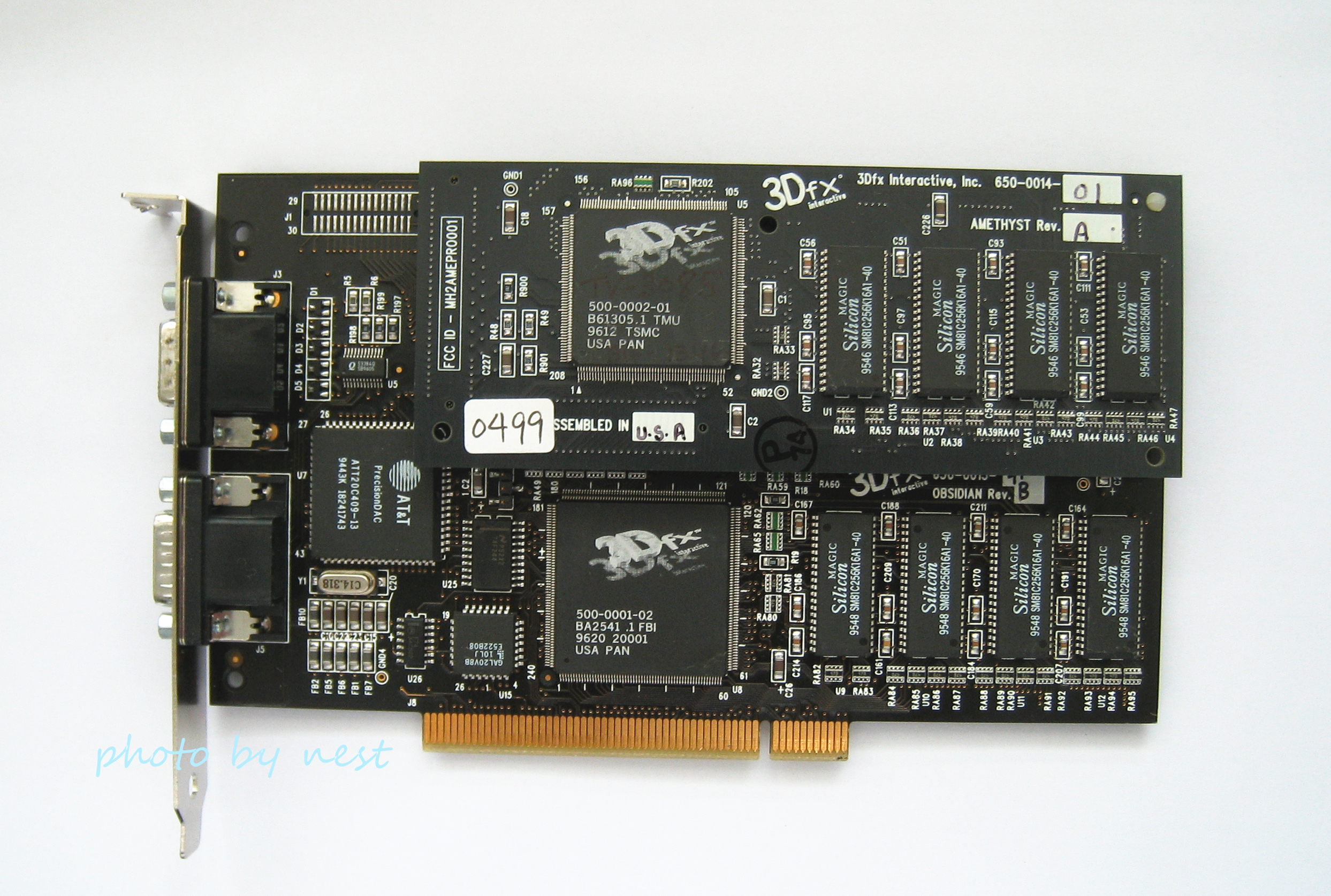

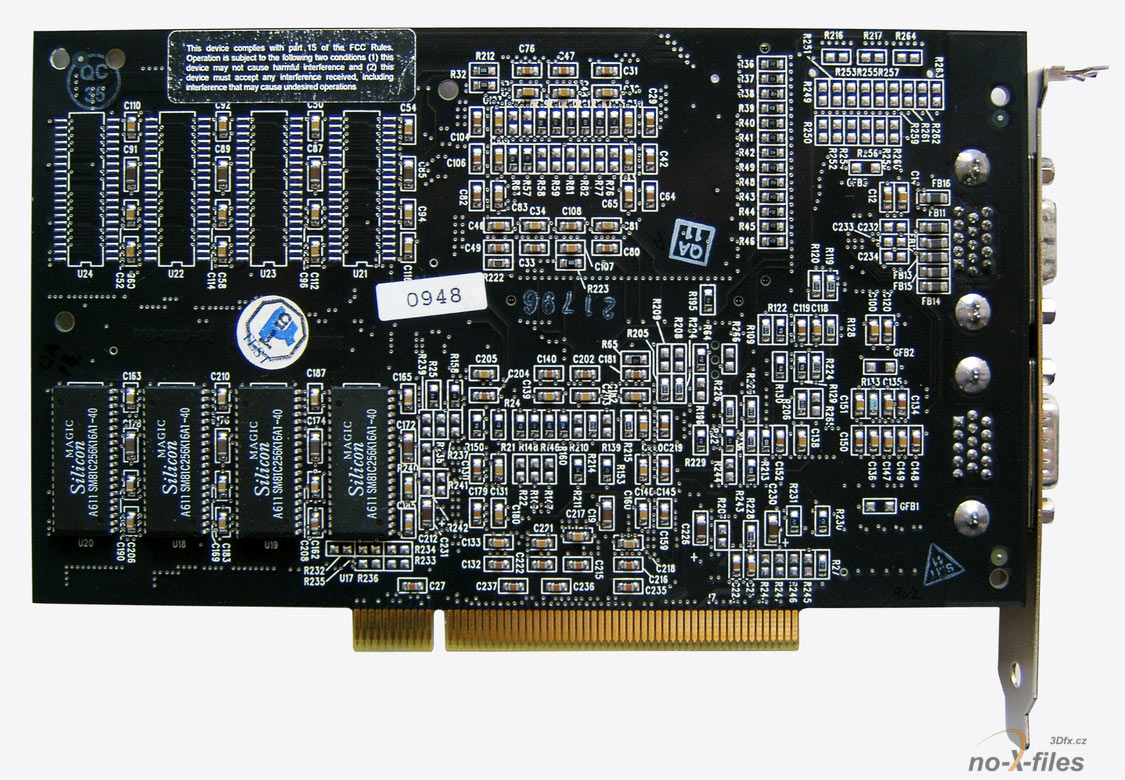

下面这个是带FCCID2MB显存版本Amethyst子卡,Qualification Sample主卡是Obsidian SB50-4200,装上Amethyst子卡就是Obsidian SB50-4220显卡。

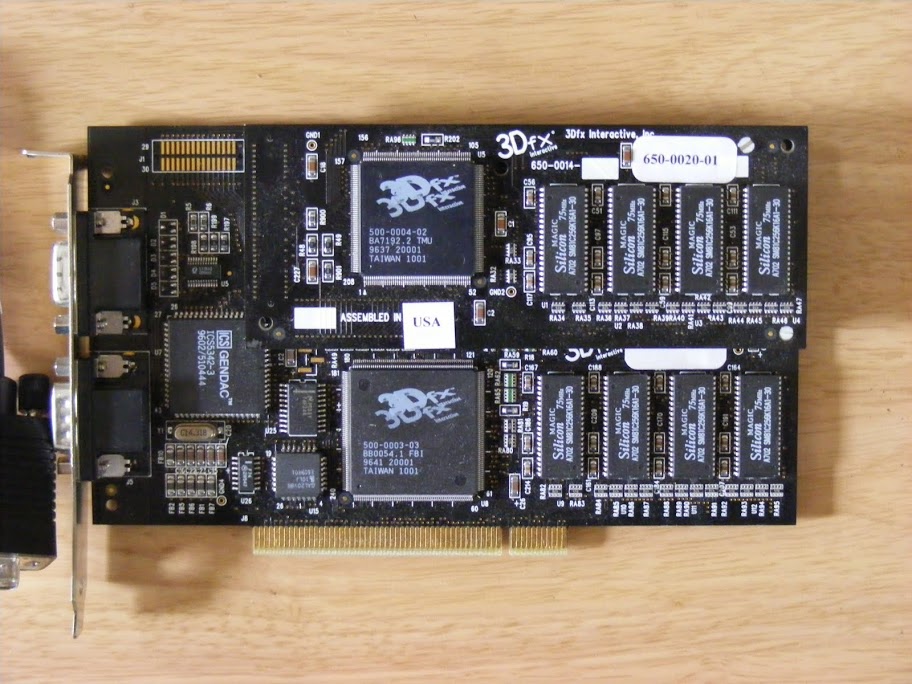

Amethyst 50-0020 Qualification sample & Obsidian SB50-4200 QS



 (来源于:NEST)

下面是将FCCID号用黑胶带遮掩的2MB Amethyst子卡,装上Amethyst子卡就是Obsidian SB50-4220显卡。

Amethyst 50-0020 & Obsidian SB50-4200

下面这个是4MB显存的Amethyst子卡。

Amethyst 50-0040



装到Obsidian SB50-4400显卡主卡上就是Obsidian SB50-4440显卡,这卡跟12MBVoodoo2显卡已没多大的区别。

Obsidian SB50-4440





1.5 Obsidian 01 Engineering sample

Obsidian 01版放在Obsidian 02版后面是因为这个版本只发现2块,仅见于Gary收藏的Obsidian 100DB-4440工程样品套件。

1.5.1 Obsidian SB50-2440 01 Engineering sample

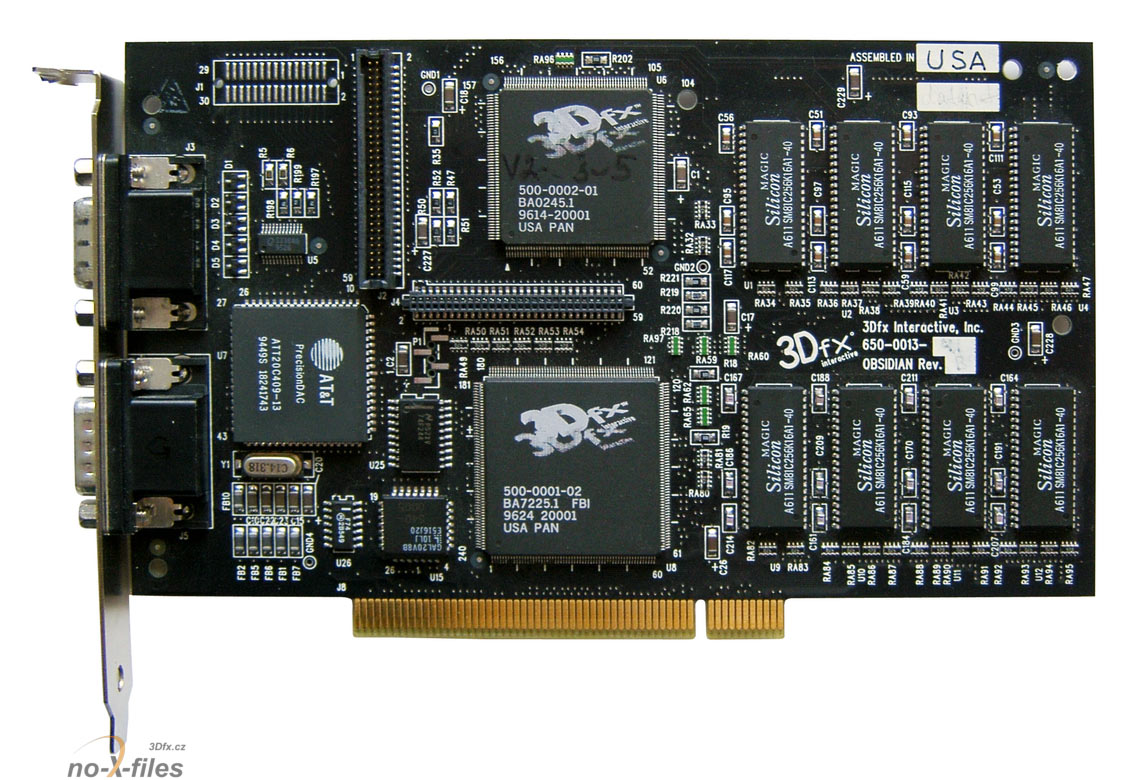

Obsidian SB50-2440 主卡FAB No.600-0013-01PCB日期9619周。对比0102Obsidian显卡,主要变化是02版增加P1接口并对背部的SLI电路进行加强。

Obsidian SB50-2440(Obsidian 100DB-4440) Engineering sample



(此图来自3Dfx.cz可能是卖家图片,比买家Gary的图片多个背面图。)

1.5.2 Obsidian 100DB-4440 Engineering sample

理论上所有Obsidian 显卡都可以SLI连接,因为它们都预留有SLI接口。所能见到的第一个Obsidian SLI实物就是Gary的这套Obsidian 100DB-4440 Engineering sample,是由2Obsidian SB50-2440 01 Engineering sample 显卡进行SLI连接。

Obsidian 100DB-4440 Engineering sample



从下图可看到Obsidian 01版显卡的原始设计并不能完全支持SLI,需要增加额外的元器件及对SLI电路进行调整。这个工程样品遇到的问题在Obsidian 02版显卡只是加强背面SLI电路部分,直到专为SLI而生的Obsidian pro 显卡才完善了正面SLI电路,很好地实现SLI连接。



    Obsidian 01版显卡同期也有SLI线制作出,与Obsidian SB50 02版同期的9624周的SLI线一模一样,只是日期标注不同。

SLI连接线



         1.6 Obsidian PRO

       Obsidian PRO是专为SLI连接进行调整的Obsidian显卡,兼顾了成本的考量,主要有两大改进,一是完善了正面的SLI连接电路,二是取消正面显存下方及其他部位的大部分排阻。

1.6.1 Obsidian PRO

Obsidian PRO显卡FAB No.600-0013-05PCB日期为9651周,可见这个SLI功能的完成难度不小,花去了半年时间。

SLI连接专用版分主卡和副卡,Obsidian PRO SB50-2400 主卡如下:

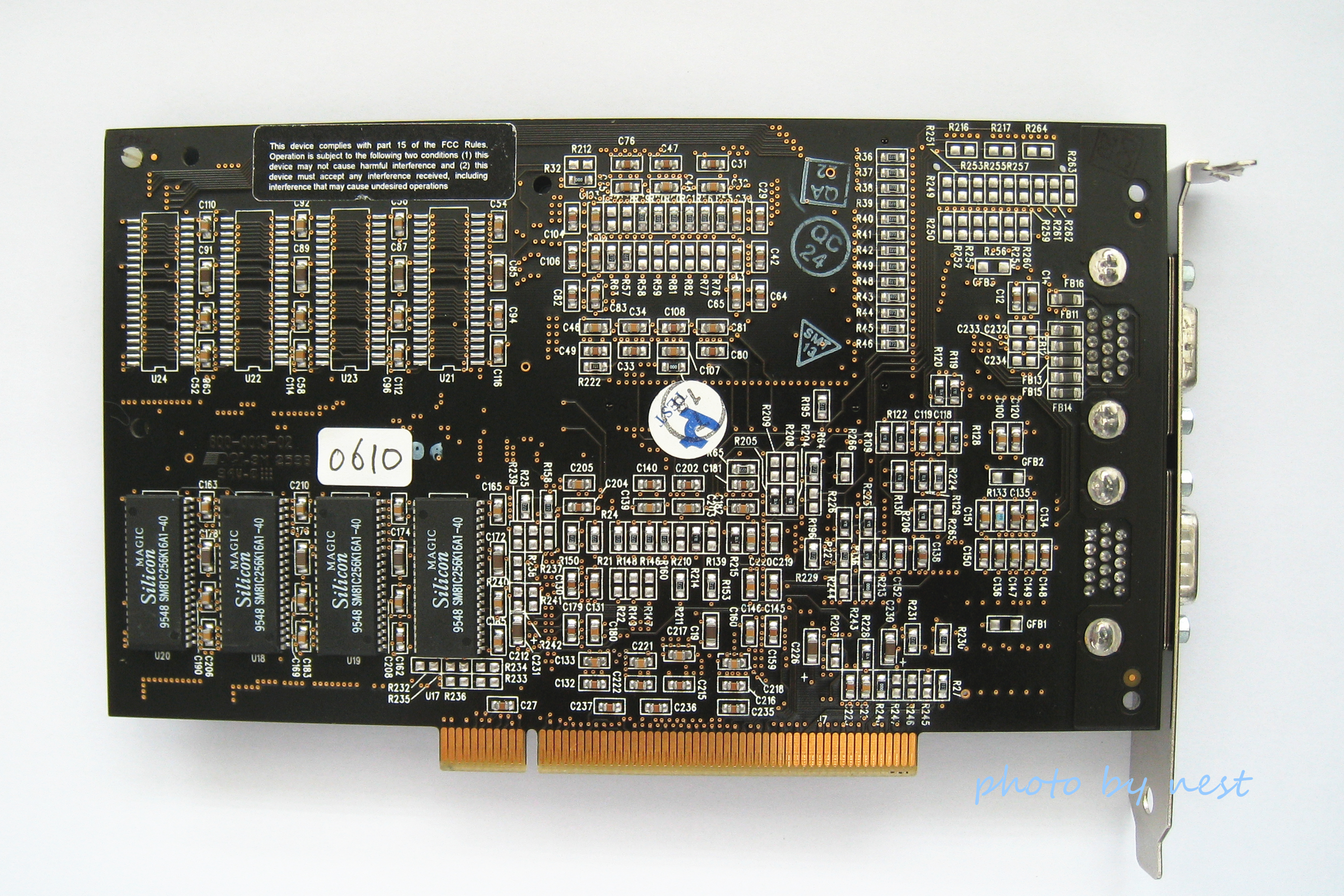

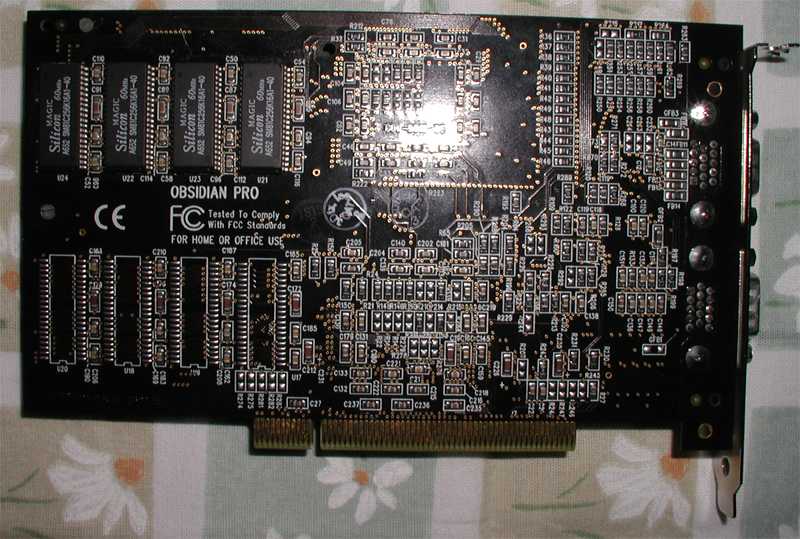

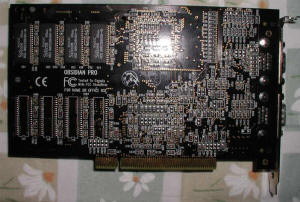

Obsidian PRO SB50-2400 Qualification sample

Obsidian PRO SB50-2400 副卡跟主卡是一样的,只是取消了SLI连接用不上的元器件,见下图。

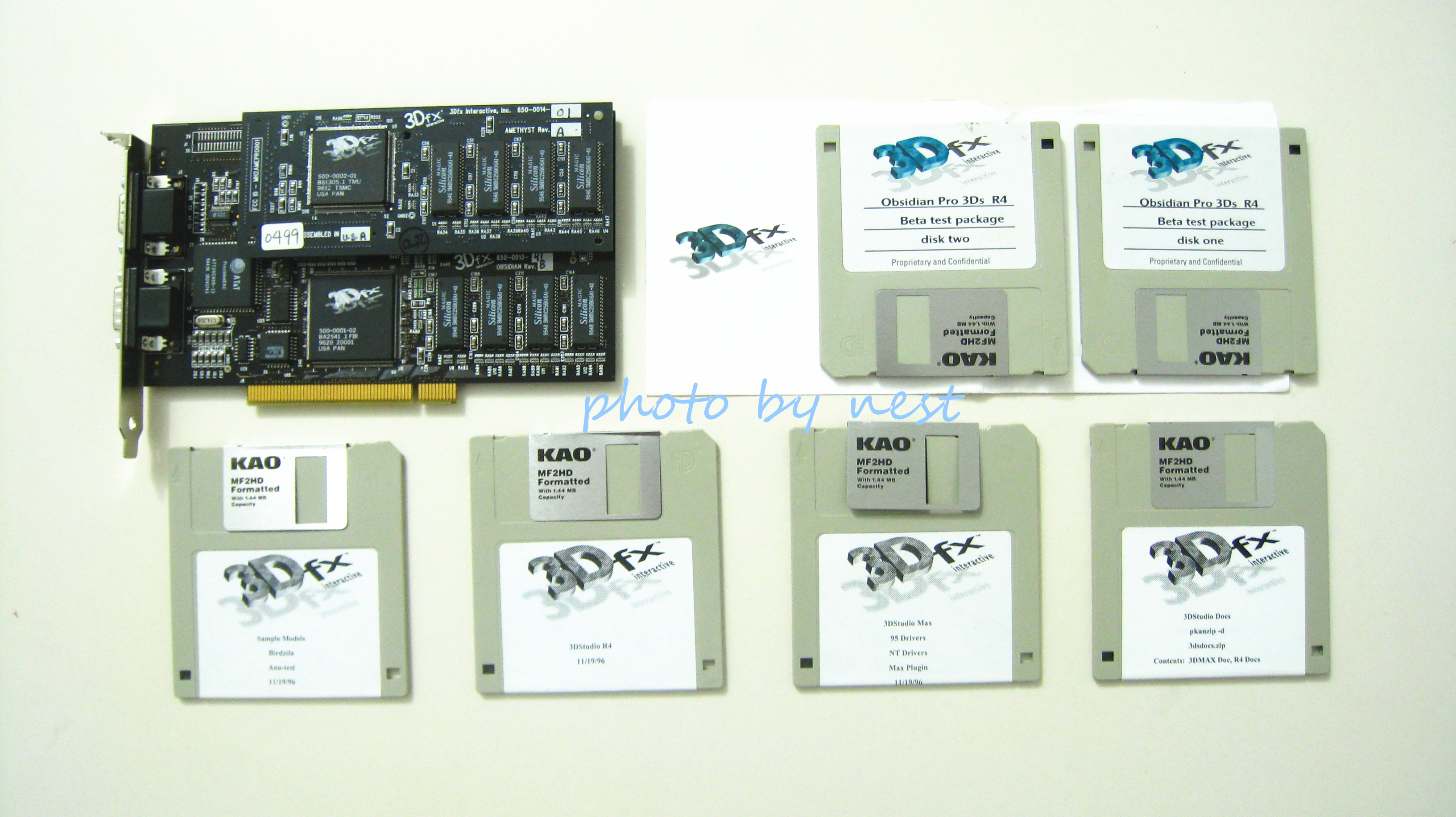

Obsidian PRO SB50-2400 Qualification sample

1.6.2 Amethyst pro daughtercard

Amethyst pro子卡与Amethyst子卡相比较,主要是减少正面显存下方排阻,4MB显存。PCB日期9651周。FAB No. 600-0014-03

Amethyst pro 50-0040子卡如下图,上为背面,下为正面。

Amethyst pro 50-0040 Qualification sample

1.6.3 Obsidian 100DB-4440 Qualification Sample

关于此卡还有一个故事。当年这卡被当作电子垃圾由美国运到中国,在广州拆机后被放在淘宝网被藏友买下。当我知道这卡消息的时候,多次转手后已返回美国,被交换到Gary的手中。有幸得到gamma742的帮助,最后将此尊贵的Obsidian 100DB-4440显卡从美国请回中国。

Obsidian 100DB-4440 Qualification Sample

一次随意的把玩Obsidian 100DB-4440显卡,被卡上的“FRIST ARTICLE”标签所吸引,才意识此卡的异乎寻常之处。查询了不少资料将它认定为Qualification Sample。它有两个特别的地方:一、副卡上有“FRIST ARTICLE”标签,说明它是生产出来的第一对或第一批次Obsidian 100DB显卡,经过检测合格后才能进入正式产品量产环节。二、两卡都有“200140-26”标签,意指检测序号或是第一批次的第26对待测试显卡。

由于Obsidian 100DB显卡是3Dfx的研制项目,未正式销售的Obsidian 100DB-4440仍是3Dfx的资产,所以将此卡列在3Dfx的名下。

2. Quantum3D

1997年3月31日,由3Dfx,Gemini Technology和SGI联合创始人以及前英特尔和Sun Microsystems员工(包括Ross Q. Smith,John Archdeacon,Charles“ Herb” Kuta,Dan Downum,Phil Huelson和Dale Stimson)共同创立。1997年4月8日与3Dfx分离,并获得Obsidian品牌,并继续开发3Dfx相关产品。

Quantum3D的成立,其实质是3Dfx觊觎中高端Voodoo卡市场的丰厚利润,又要不落与兰花、帝盟等合作厂商争利的口实而不得已为之。Quantum3D3Dfx分出来后,在很长的一段时间里参与3Dfx研制、生产Obsidian显卡等产品,最后还冠以Quantum3D的名义销售分成。培养好团队、积聚一定实力后Quantum3D带走Obsidian品牌及Obsidian相关资产,真正独立出来,自主开发产品。

        2.1 3Dfx授权产品

        2.1.1 Obsidian 100DB-4440

Obsidian 100DB-4440显卡是由Quantum3D挂名销售一款非常奇特的显卡,由两个Obsidian pro SB50-2440显卡SLI连接,叫做Obsidian 100DB-4440,实际上应该叫Obsidian 100DB-2440,可能是加载驱动程序后都会显示为Obsidian 100DB-4440就如此了。

由于当年Obsidian 100DB-4440显卡定位高,产量很少,知道的人不多,以至于一提及SLI大家就会认为Voodoo2显卡是SLI的始祖。更让人郁闷的是Obsidian 100DB-4440的存世量极低,这么多年来,我只见过、听说过在藏家手上只有6对,在本文中出现了5对,还有1对多年前在EBAY被人拍走。Obsidian 100DB-4440显卡跟绿色的Obsidian SB50-2200显卡一样都是极难收藏到的Voodoo显卡的龙头卡。

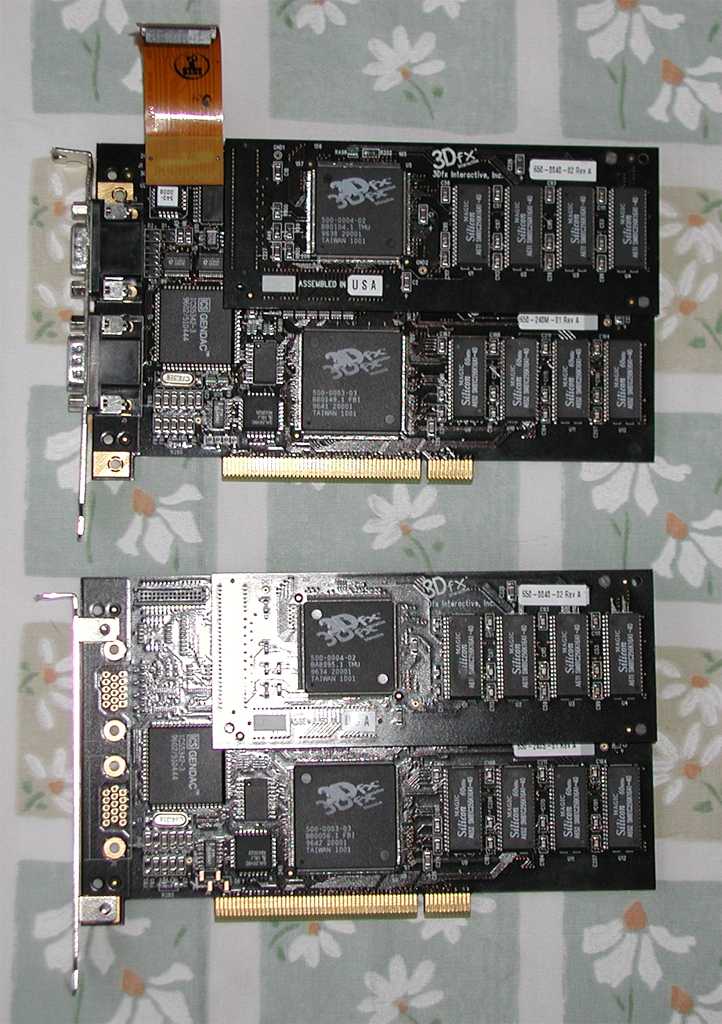

下面这对是www.3Dfx.cz网站藏友的。

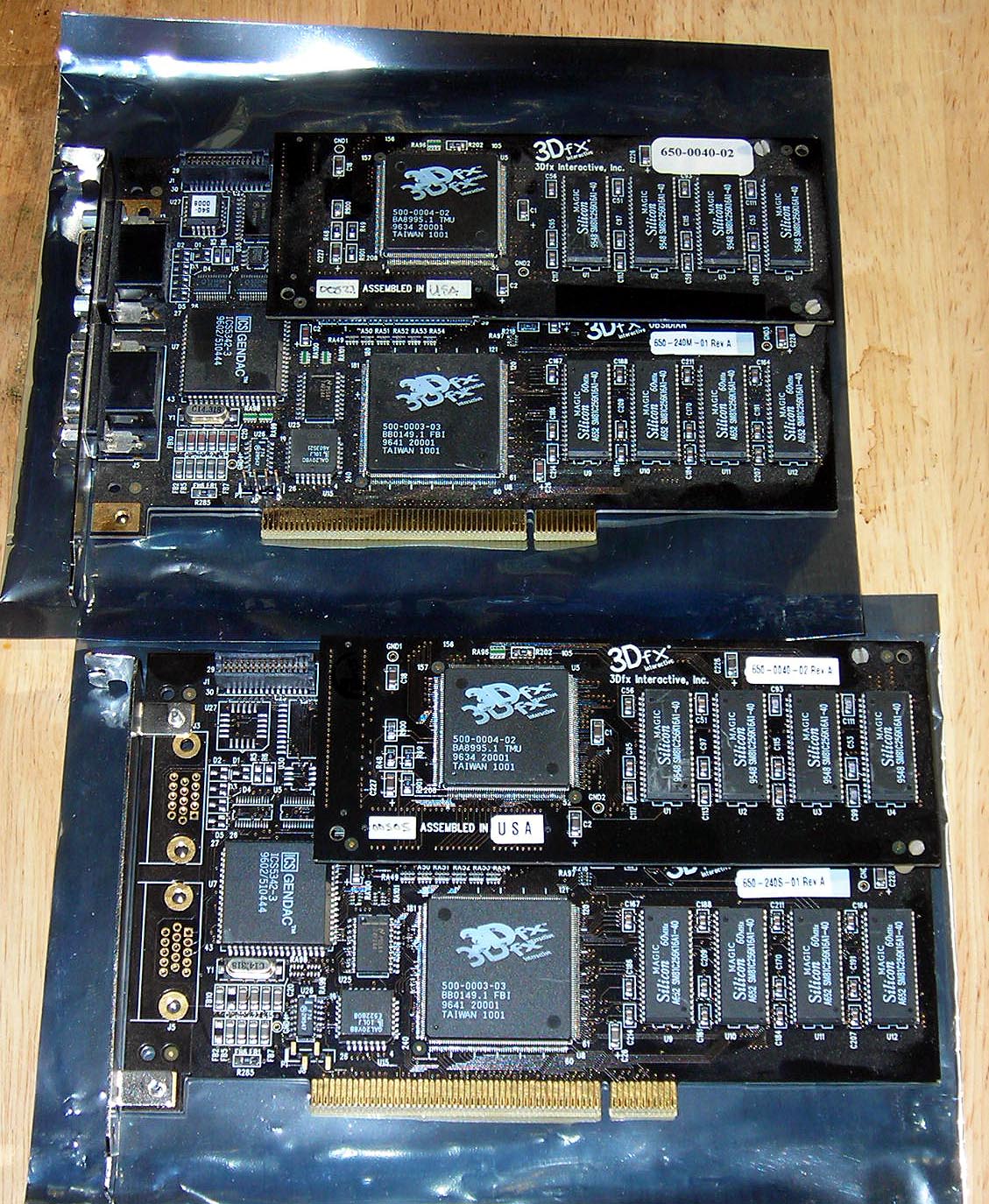

Obsidian 100DB-4440

(来源于:3Dfx.cz

    下面这对盒装的是Gary的第2Obsidian 100DB-4440显卡,似乎这个盒装的也很特别。

Obsidian 100DB-4440



        Gary还有第3Obsidian 100DB-4440显卡,不知现在还在不在他手上。

Obsidian 100DB-4440



         2.1.2 Obsidian SB50 系列

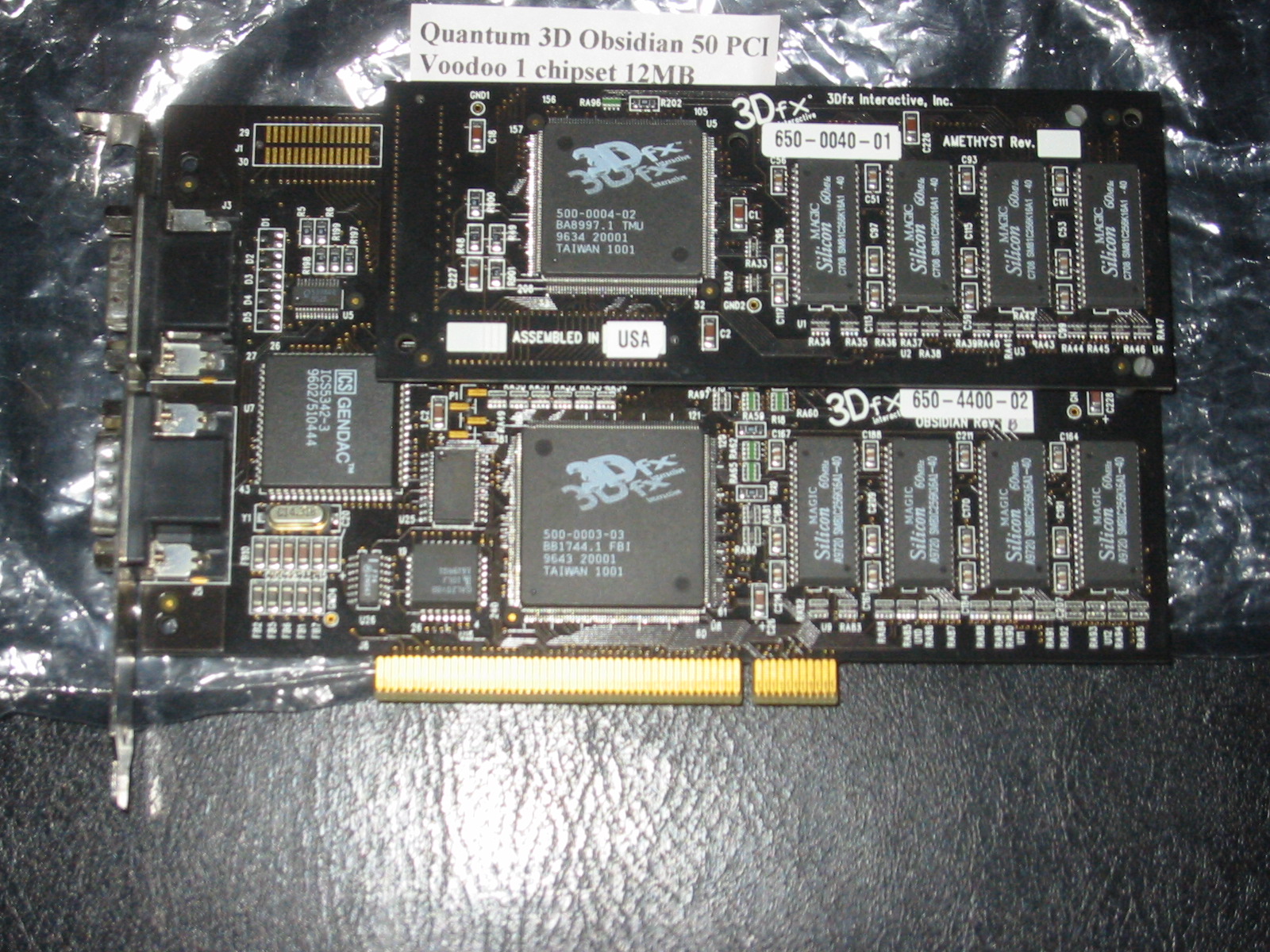

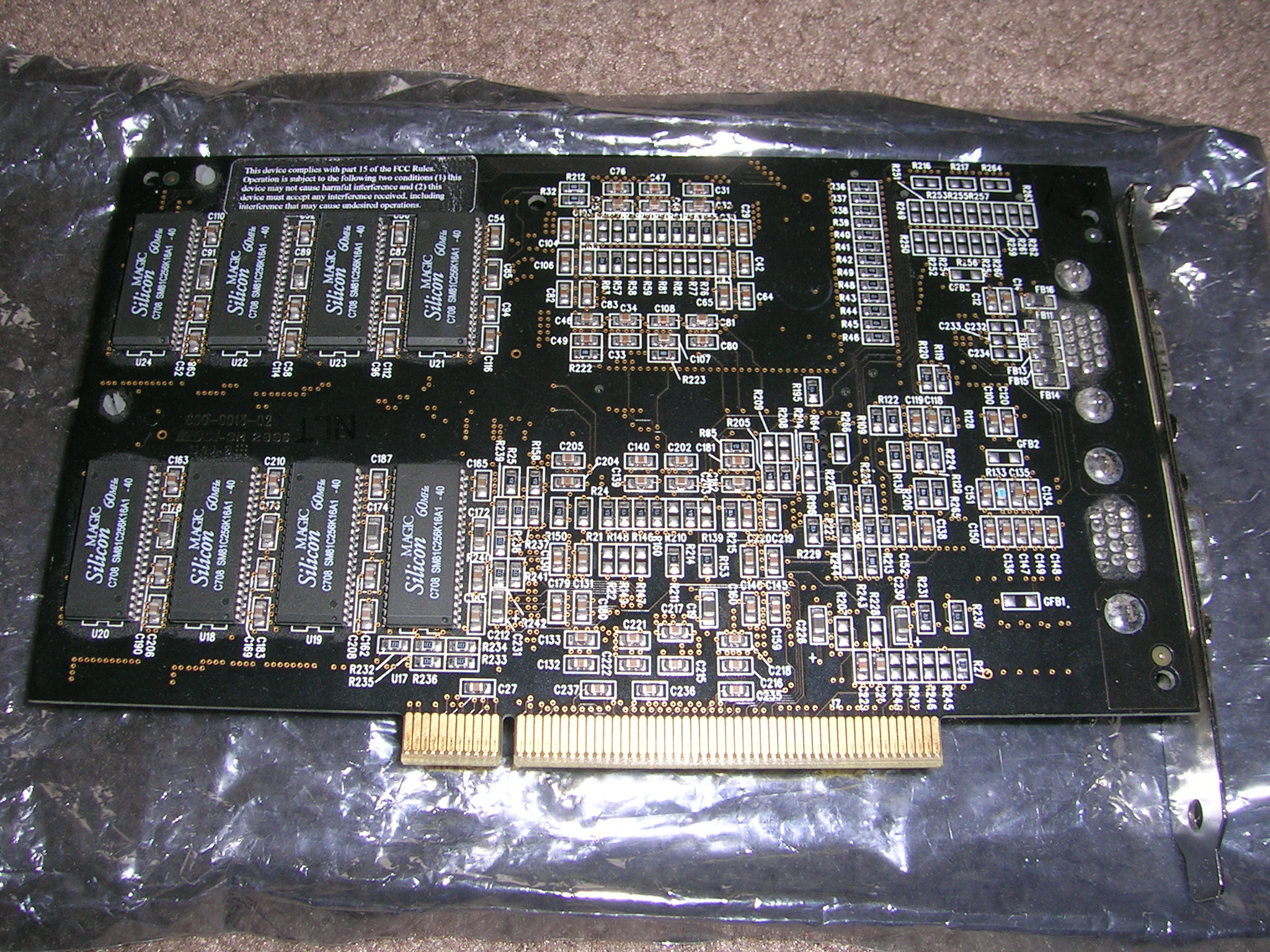

      Quantum3D开始的时候是挂名销售3DfxObsidian SB50系列显卡,这些卡都有ASSY号贴纸。下面这块Obsidian SB50-4440显卡是盒装,其中的《Quantum3D installation guide》的是1997829日(9735周)的第一版,而这卡的PCB日期却是在一年前的9628周就已做好。由此可见,3DfxVoodoo时代就曾想吃独食,只是势单力薄才作罢。因觊觎零售市场,3Dfx还饱受兰花、帝盟等厂商抱怨,最后只得以Quantum3D的名义去主攻专业用户,销售增值的中高端Obsidian显卡。

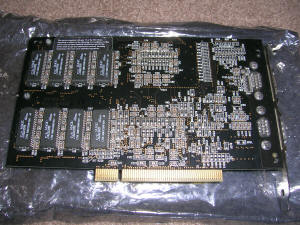

Obsidian SB50-4400





 (来源于:edmundoab

         下面就是Quantum3D完全独立于3Dfx之后发售的Obsidian pro SB50-2200显卡,Quantum3D选用更简洁的Obsidian pro板型。



(来源于:worthpoint.com

        2.2 自研产品 Self-Developed products

Quantum3D自研都打上自己的Logo



        2.2.1 Obsidian SB50-4400TV

        Quantum3D设计的Obsidian SB50-4400TV显卡带有视频输出,取消了Amethyst子卡。

Obsidian SB50-4400TV

        2.2.2 Obsidian 100SB-4440

        Obsidian 100SB-4440显卡就是把前面说到的两卡SLIObsidian 100DB-4440放在一张卡上SLI。这个设计是很NB的。

Obsidian 100SB-4440

3.Orchid

     1995年11月6日,Orchid 与3Dfx同日宣布将开发基于Voodoo图形技术为消费者开发3D显卡。1996年3月20日,Micronics Computers,Inc.及其全资子公司Orchid Technology 宣布与3Dfx Interactive,Inc.建立战略联盟,以开发用于街机游戏行业和个人计算机市场外围产品的集成系统解决方案。Orchid 将开发基于3Dfx Voodoo芯片组的Righteous 3D显卡。 1996年10月3日Orchid 网站消息,Righteous 3D当日发售。

         3.1 Righteous 3D BIOS ES

Orchid 作为3Dfx最早的合作伙伴。March 20, 19969612周)宣布开发Righteous 3D显卡的时候,我们所收藏的3Dfx最早Obsidian 绿色版显卡(9615周)都还没定型。Righteous 3DFCCID:DDS7EFF06964M3Dfx96724日(9630周)通过的。一般FCCID认证大约需三周时间,这样看来,Righteous 3D9626周定型,比起3Dfx的定型日9625周相差无几。下图Righteous 3D宣传图就是通过FCCID认证的那一款。可看出Righteous 3D最初设计有BIOS的。



(来源于:futureworld.amiga32.com

       下面是Orchid官方网站的导航所附背景图Righteous 3DBIOS版本的工程样品图片。最终这个版本的没有零售。



         3.2 Righteous 3D Triode

Righteous 3D 商品化的是Triode 版。

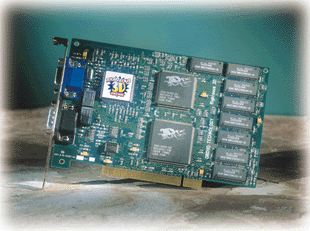

Righteous 3D



        3.3 Righteous 3D 后期版

        Righteous 3D后来Triode被取消。




Righteous 3D显卡还有一个特点是使用2个机械电位器 据说最后取消了2个机械电位器,不过没见过实物。

4.Diamond

       199686日,Diamond 宣布将推出Monster 3D显卡,预计Monster 3D将于本月开始向OEM发货,计划于当年秋季推出零售版。Diamond Monster 3D 的发售日期是要晚于Orchid Righteous 3D1996103日。

        4.1 Monster 3D BIOS

Monster 3D显卡最初也是与Orchid 一样设计BIOS版,但是Monster 3D BIOS 版显卡得到商品化。

        4.1.1 Monster 3D Engineering sample

下面这个Monster 3D显卡的官宣图就是工程样品。

Monster 3D Engineering sample



(来源于3Dfx.cz

        4.1.2 Monster 3D review

Monster 3D显卡的FCCID:FTUPCI2184M,经查询其通过认证时间是08/26/19969635周Monster 3D显卡官方宣布日为86日即9632周。下面这块卡是Monster 3D review 显卡,PCB日期为9630,在官方宣布日前定型。PCB板上的印章日期是9634周,说明这个时候已经已经制成。1996103日(9640周)Orchid第一个正式发售Voodoo显卡,而帝盟要晚于这个日期。这说明下面这个Monster 3D显卡是预发布版。

此卡上面两个芯片都是早期喷银漆,不是普通的白漆。

 Monster 3D review

        4.1.3 Monster 3D 1996

    正式发售的Monster 3D1996显卡取消了BIOS芯片。

Monster 3D

         4.2 Monster 3D Triode

Orchid 一样,Diamond也研制了Monster 3D Triode 版,但最终还是舍弃Triode ,简化为Monster 3D 1997显卡

Monster 3D Engineering sample



(来源于:3Dfx.cz

        4.3 Monster 3D 1997

Monster 3D 1997版显卡销量大,常见。

Monster 3D

5. 其他公司的特色Voodoo显卡

    从上面的3Dfx公司及3Dfx公司两大最早的合作伙伴所生产的显卡可以看出,3Dfx没有提供Voodoo卡的参考设计。之后进入Voodoo卡领域的其他厂商也是八仙过海,各显神通,制作出五花八门的Voodooo显卡。这也让为Voodoo显卡成为最有收藏价值的显卡。

        5.1 Skywell Technology Magic 3D Plus

直接使用3Dfx Obsidian 板型的显卡除了Q3D可能就只有SkywellMagic 3D Plus显卡使用设计简洁Obsidian pro型,8MB显存。8MB显存的Voodoo卡非常少,常见的都是4MB显存,6MB显存的显卡也不多。

Magic 3D Plus

         5.2 Skywell Technology Magic 3D Plus1

        Skywell Technology 自行设计的8MB显存版的Magic 3D Plus1同样强悍无比。

Magic 3D Plus1

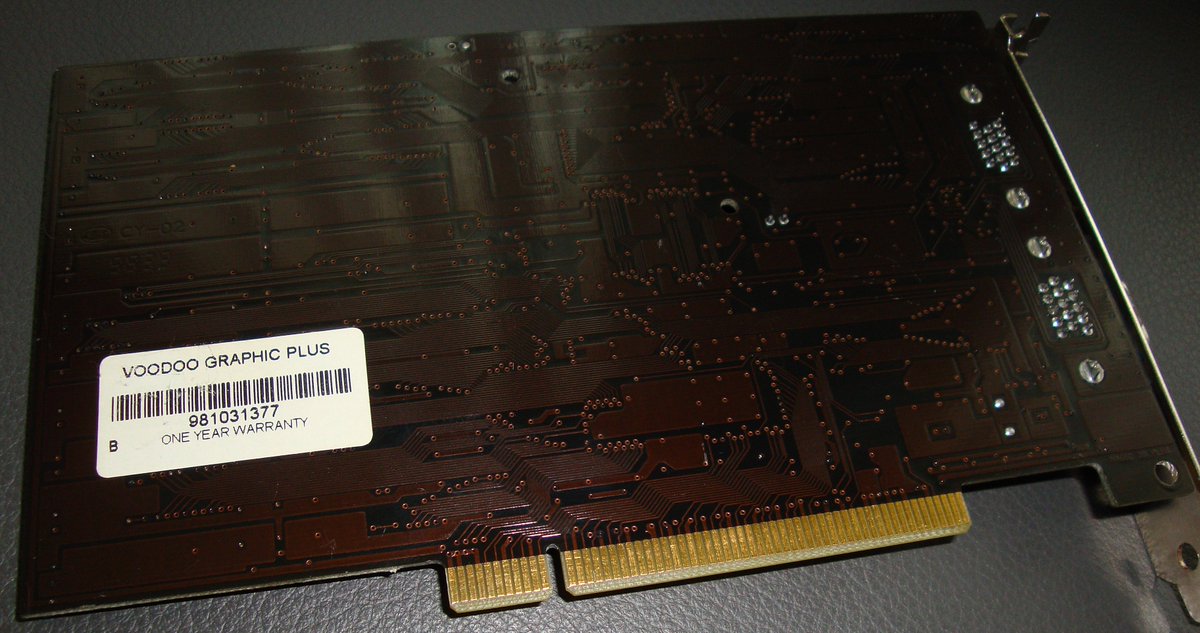

(来源于3Dfx_Aslinger

        5.3 Village Tronic 3D Overdrive

非常另类的设计,也是8MB显存。

3D Overdrive



        5.4 Village Tronic Mac Magic

8MB MCAVoodoo显卡。

Mac Magic

        5.5 Canopus 康能普视  PURE 3D

6MB显存,带视频输出和散热风扇,PURE 3D想不惹人喜爱都难。

PURE 3D

        5.6 Viewtop 3D Vulcan G

6MB显存的Voodoo卡都是值得收藏的。

3D Vulcan G

        5.7 InnoVision 3DX5000TV

4MB的带视频输出的Voodoo卡还真不多。

3DX5000TV

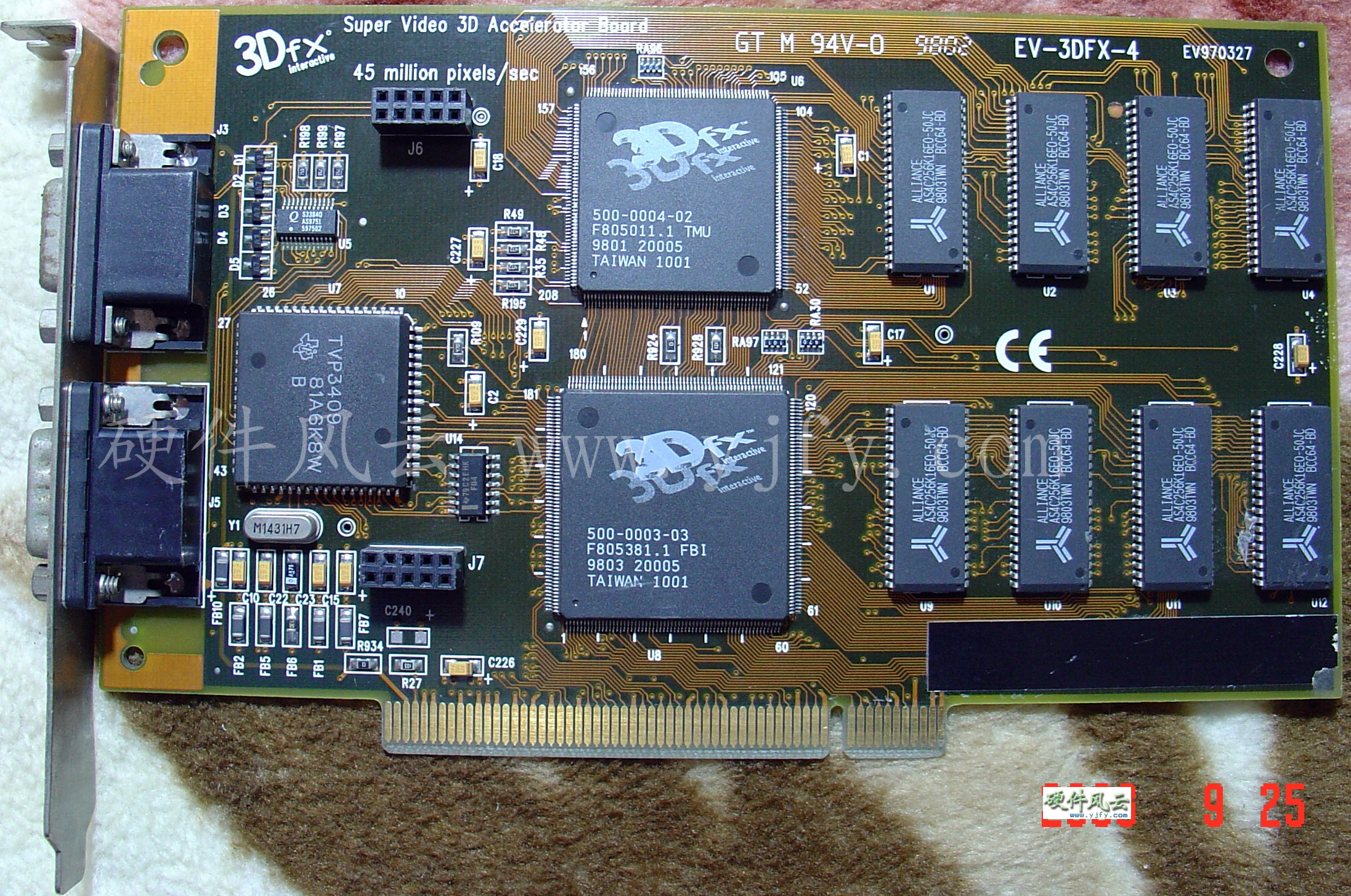

        5.8 Super Grace EV-3Dfx-4

     这个卡不知要外接什么子卡。

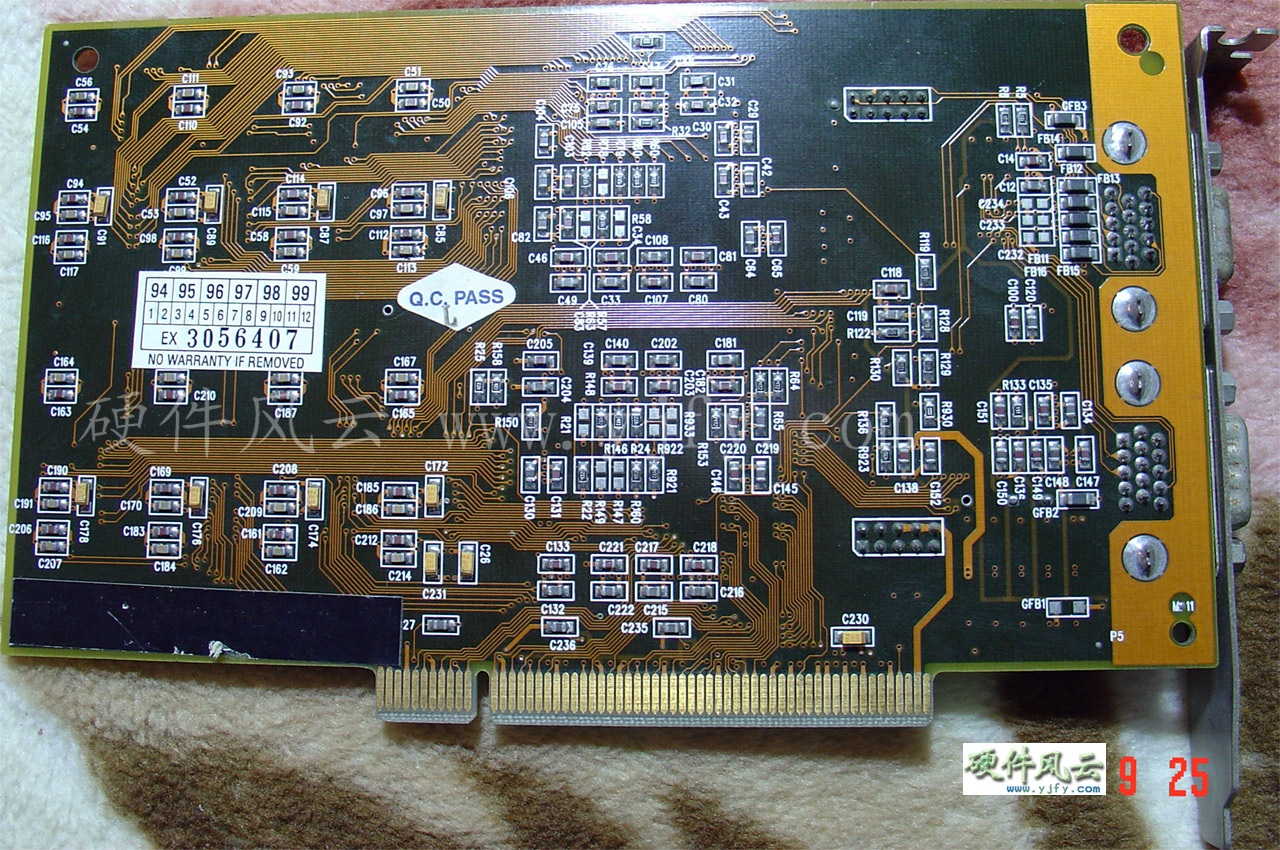

EV-3Dfx-4

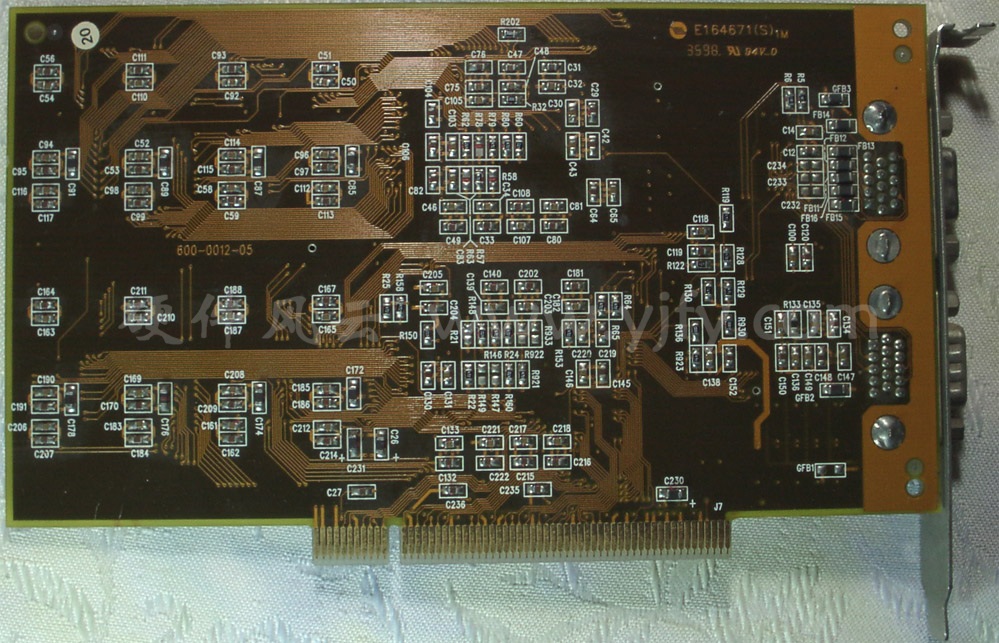

        5.9 T&W 同维 Obsidian GE

这个板型的Voodoo显卡比较多,不知是哪个公司的设计。T&W 同维的Obsidian GE显卡型号有意思,蹭上Obsidian的热度。

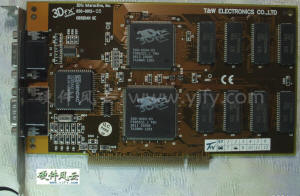

Obsidian GE

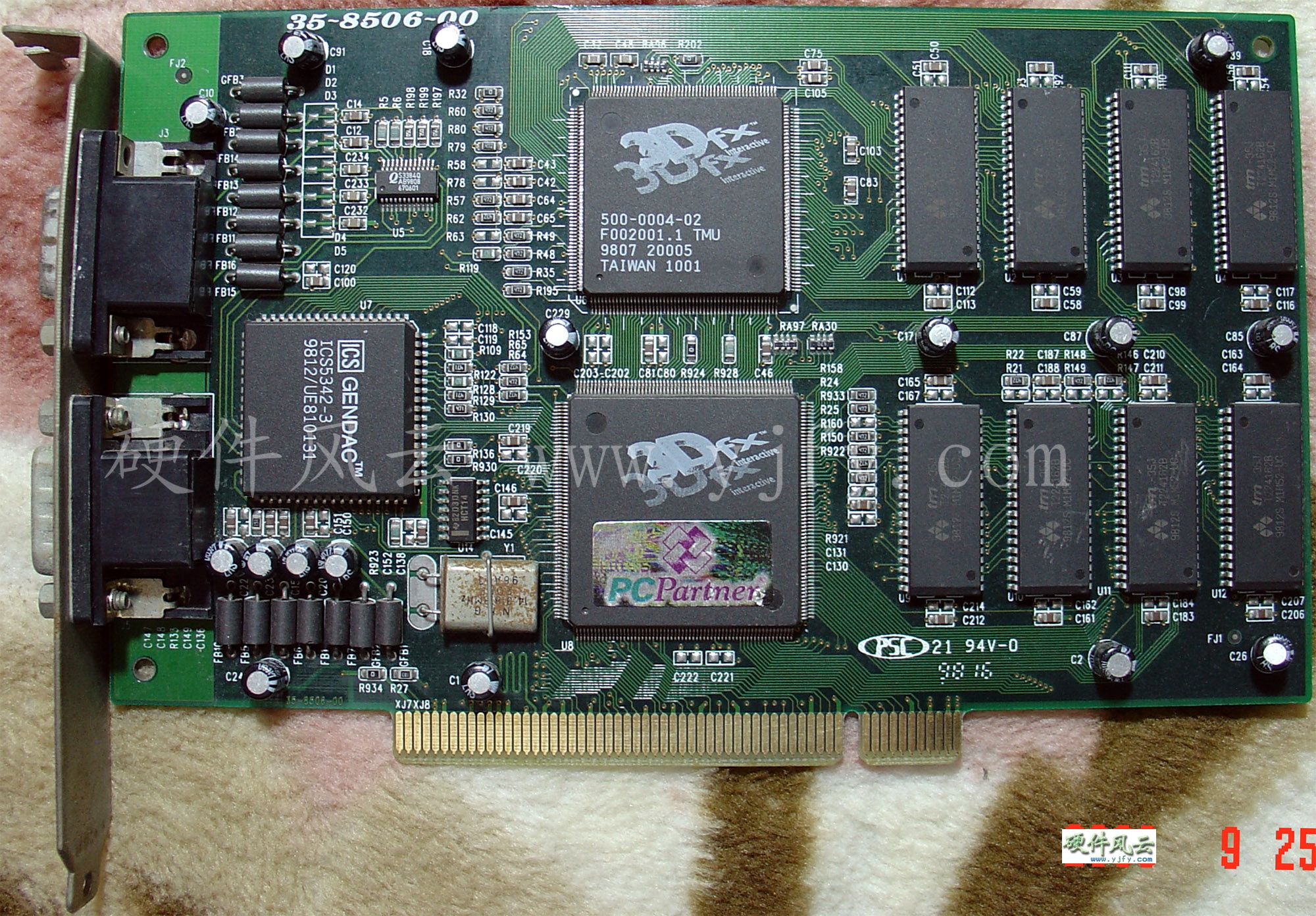

        5.10 PC Partner 柏能 35-8506-00

这个显卡的设计与用料都比较特别。

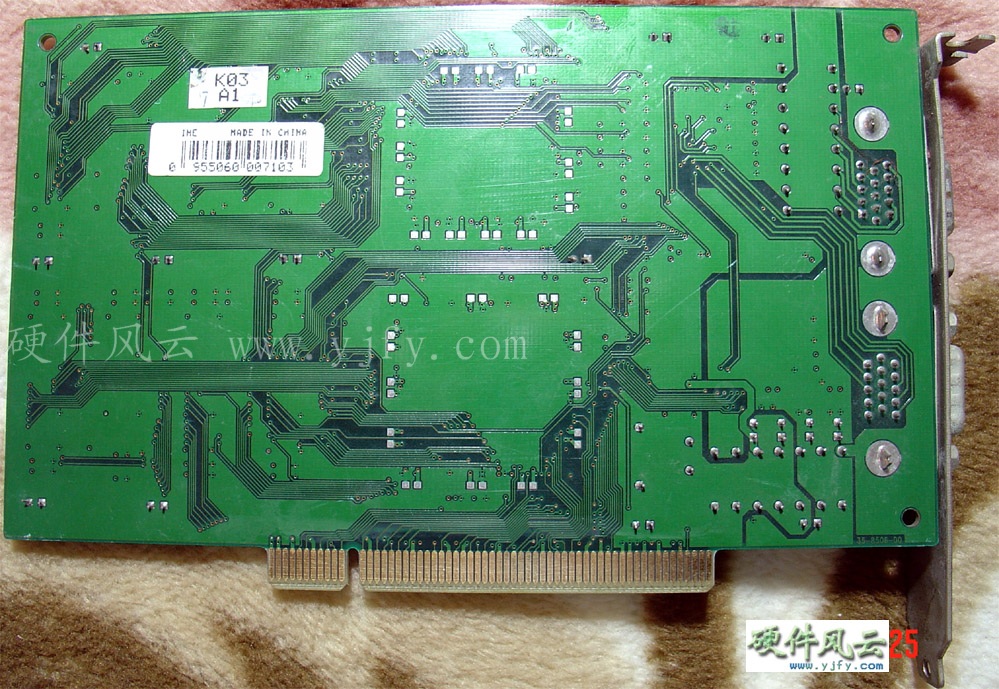

35-8506-00
