3Dfx 显卡历史 （下集）

yjfy

 1.Voodoo3

1998 年 11 月 16 日的COMDEX '98 上 3dfx 宣布 Voodoo3。Voodoo3 芯片集成了 2D/3D，并具有与Voodoo2 一样的双纹理处理单元。Voodoo3将被确定为Voodoo3 2000 和Voodoo3 3000 型号。Voodoo3 2000运行在 125MHz 时钟频率，具有300MHz RAMDAC。 Voodoo3 3000以 183MHz 的时钟频率运行，具有 350MHz 的 RAMDAC。

或许是出于保密的考虑，Voodoo3的展示卡实际上是BANSHEE显卡，只是在芯片上贴上“Voodoo 3”贴纸。

    1998 年12 月14 日, 3dfx 宣布将收购 STB systems并开始自己生产voodoo3 显卡。 1999年2月12日，3dfx发布 Voodoo3 2000、Voodoo3 3000，计划4月份上市。 Voodoo 3 2000 显卡具有 143 MHz 的速度，每秒高达 600 万个三角形和 286 兆像素，分辨率高达 2048x1536。有PCI 或 AGP接口，并拥有 300 MHz RAMDAC 和 16 MB SDRAM。Voodoo 3 3000 显卡运行频率为 166 MHz，配备 350 MHz RAMDAC 和 16 MB 图形内存。 它将配备一个 TV/S-Video 输出插孔。还发布了 Voodoo3 3500显卡，Voodoo 3 3500显卡 运行频率为 183 MHz，预计在高达 2048x1536 的分辨率下每秒可提供 800 万个三角形和 366 兆像素。它将配备 350 MHz RAMDAC，一个 TV/S-Video 输出插孔。 但它还将通过 3Dfx 的专有平板驱动器 LCDfx 支持数字平板显示器。Voodoo3 2000 的 ram 额定值为 7ns，Voodoo3 3000 为 6ns，Voodoo3 3500 为 5.5ns。

由于3Dfx不再将Voodoo3芯片提供给Diamond,Creative等大厂，导致3dfx往日伙伴纷纷投奔Nvidia、ATi阵营，这个严重的决策失误，使3Dfx失去了众多厂商的支持。3Dfx仅对外提供了少量Voodoo3芯片制作集成显卡的主板，后期才放开了一些限制，出现了一些非3Dfx的Voodoo3显卡。 Voodoo3显卡性能与1999年3月15日Nvidia宣布的TNT2显卡相当。TNT2的旗舰产品TNT2 Ultra显卡性能甚至击败了Voodoo3 3500显卡，这是Voodoo显卡首次被Nvidia的Riva系列显卡超过。

由于3DFX对VOODOO显卡工程样品的并没有全部集中销毁，所以散落在硬件收藏界的挺多，不但让VOODOO显卡成为显卡收藏热门，也让3DFX显卡的历史容易追寻。

Technical specification of Voodoo3(Avenger):

Video memory capacity:8/16MB

Bus type:SDRAM/SGRAM

Bus interface: PCI/AGP 2x

Core clock:125/143/166/183 MHz

Memory clock:125/143/166/183 MHz

Core config:2TMU/1ROP

Triangle processing speed/s:6-8M

Pixels/s:125-200M

Textels/s:125-400M

RAMDAC:300-350 MHz

Maximum resolution:1920x1440

Fab (nm)：250 nm

1.1 3dfx

1.1.1 Chip Evaluation Board

1.1.1.1. Voodoo3 AGP

Voodoo3显卡评估板接近于Banshee显卡的板型，Voodoo3核心为双纹理处理单元，相当于在BANSHEE核心的基础上增加一个纹理处理单元，采用更新的制程制造出来的，性能自然提升明显。

     PCB#600-0050-03，16MB SGRAM

Voodoo3 Chip Evaluation Board

    PCB#600-0050-01板型中绿色PCB研发日期最早，PCB日期为4298weeks，黄色PCB研发日期为4798weeks。还有PCB#600-0050-04、PCB#600-0050-05板型。

1.1.1.2 Voodoo3 PCI

PCB#600-0053-01（ASSY 650-0053-01）

16MB SDRAM

Voodoo3 Chip Evaluation Board

(From thandor.net)

PCI接口的还有PCB#600-0051-01（SGRAM）、PCB#600-0075-01板型，以及PCB#600-0056-01板型，该版本有一个外部 ramdac， PCB 日期 0299 周。

1.1.1.3 Voodoo3 MCM

    Voodoo3 MCM是内置16Mb SGRAM 显存未发布的Voodoo3 2000显卡。

    PCB#600-0076-01，PCB Date是2699周。

    ATi进入笔记本电脑图形显示平台较早，跟Voodoo3 MCM同期的RAGE Mobility-M1，虽然3D性能很差，但是在移动应用市场仍然是占据主导地位。3dfx的Voodoo3 MCM看起来应该非常美好，不知怎么未能得到应用，也许3Dfx志不在此吧。

Voodoo3 MCM Chip Evaluation Board

(From thedodgegarage.com)

 1.1.2 Product Evaluation Board

  因为3DFX打算自己生产Voodoo3显卡，不打算对外售卖芯片，所以只有Product Evaluation Board，未设计参考板。

1.1.2.1 PCB#210-0364-001

1.1.2.1.1 Voodoo3 DEMO

    3dfx制造的voodoo3 显卡沿袭了STB的风格，结构紧湊、用料适中。

Voodoo3 official announcement picture

 1.1.2.1.2 Engineering sample

    PCB DATE　0799 WEEKS

Voodoo3 Engineering sample

（From CrocoRetro）

1.1.2.2 PCB#210-0364-002

   与PCB#210-0364-001相比，元件未见变动，主要是布线有所改动。

1.1.2.2.1 Engineering sample

    PCB DATE 0599weeks

Voodoo3 Engineering sample

(From thedodgegarage.com)

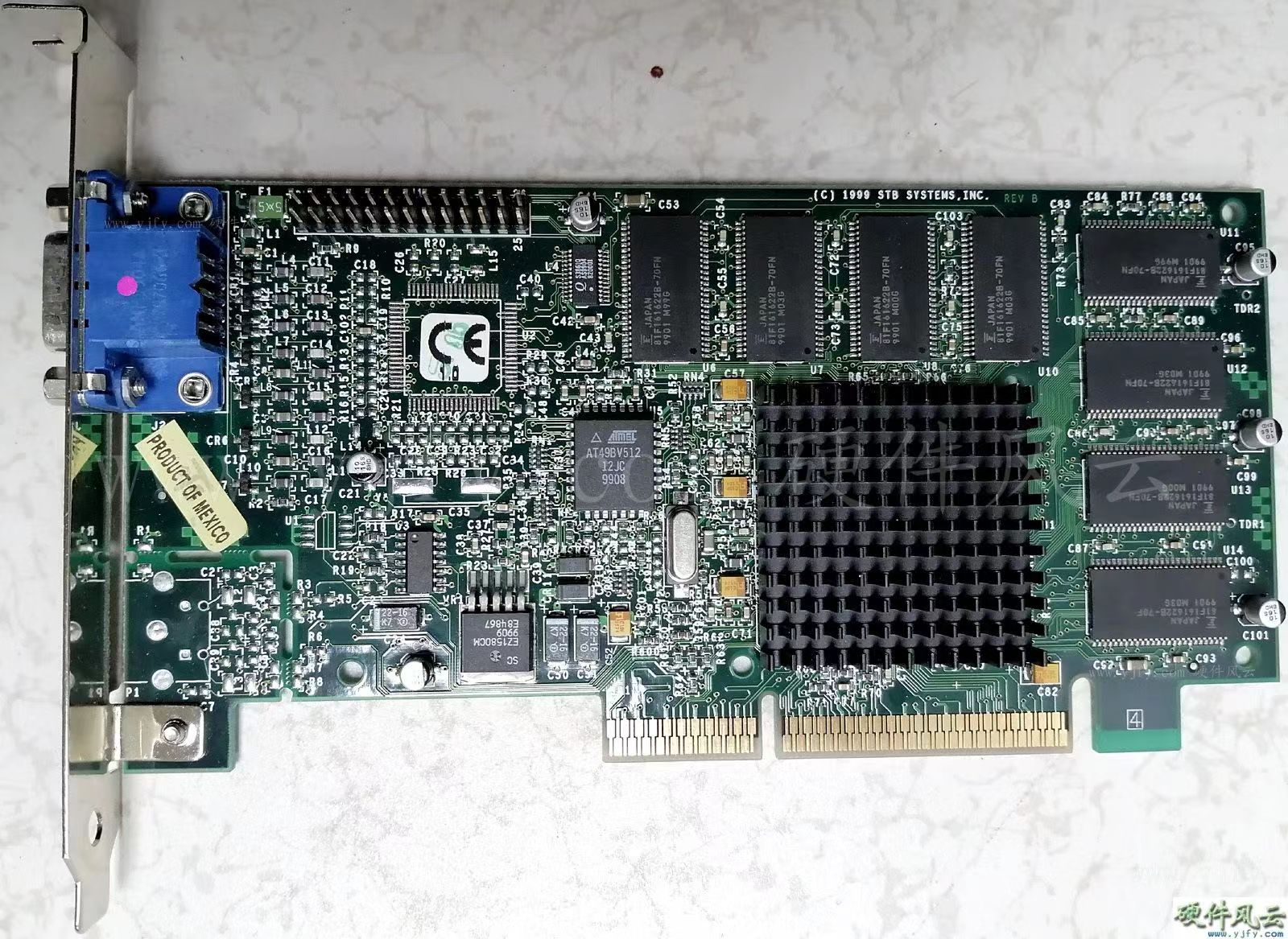

 1.1.2.2.2 Qualification sample

  这种没有“NOT FOR RESALE”贴纸的voodoo3 显卡似乎没有正式销售，是OEM-sample或是TEST sample。

     PCB Date 1199Weeks

Voodoo3 Qualification sample

1.1.3 PCB#210-0364-003

    1999 年 4 月 7 日 - Voodoo3 2000 和 Voodoo3 3000 显卡发布，价格分别是129.99 美元和 179.99 美元。

April 7, 1999 - Voodoo3 2000 and Voodoo3 3000 graphics cards released, priced at $129.99 and $179.99 respectively.

1.1.3.1 Voodoo3 without AGP-slot hook version

    Voodoo3 without AGP-slot hook version比较少，这个PCB Date 9912Weeks，还有更早的PCB Date 1199Weeks。

Voodoo3 without AGP-slot hook version

（From 0blivi0n）

1.1.3.2 Voodoo3 2000

Voodoo3 2000 的性能与 Voodoo2 12 MB SLI 相当。PCB DATE为1199、1299 Weeks的Voodoo3 2000/3000显卡背面没有“3dfx”标志。下面这个显卡PCB DATE 1999 Weeks。

Voodoo3 2000

1.1.3.3 Voodoo3 3000

    Voodoo3 3000跟Voodoo3 2000相比，除了显存由7ns提升到6ns外，散热片也由方形加大成长方形，有的增加了TV-out接口，性能提升约10%。

 Voodoo3 3000

    Voodoo3显卡OEM版有：GATETWAY、COMPAQ、DELL、ASUS，以及made in China版。

1.1.4 PCB#210-0366-001

    Voodoo3 2000/3000显卡PCI接口。

1.1.4.1 Engineering sample

此卡没有"not for resale" 标签，不知是遗失还是作为备件。PCB DATE是1299Weeks。

Voodoo3 Engineering sample

1.1.4.2 Official product

    Voodoo3 PCI显卡最早正式版的PCB DATE为1299Weeks，只是PCB生产厂家跟工程样品的不同。早期显卡背面也没有“3dfx”标志。

1.1.4.2.1 Voodoo3 2000

    PCB DATE 9919 Weeks

1.1.4.2.2 Voodoo3 3000

    PCB DATE 9949  Weeks

（From dusty-voodoo.com）

1.1.5 PCB#210-0369-001

  主要是Voodoo3 3500 AGP显卡。

1.1.5.1 Engineering sample

Voodoo3 3500 Engineering sample

(From thedodgegarage.com)

1.1.5.2 Official product

    Voodoo3 3500 COMPAQ OEM版。

Voodoo3 3500

1.1.6 PCB#210-0371-001

1999 年 7 月 30 日 - Voodoo3 3500TV 发布，售价为249 美元。

下面是最早的官宣图。不知其PCB#。

Voodoo3 3500TV official announcement picture

1.1.6.1 Engineering sample

    Voodoo3 3500TV AGP official announcement picture中的显卡是Engineering sample，PCB DATE 在2599 Weeks前后。

Voodoo3 3500TV AGP official announcement picture

1.1.6.2 Official product

    Voodoo3 3500TV的亮点在于它具有电视和视频功能。它不仅仅是焊接的模拟电视调谐器。 交付范围内包括一个“外部 A/V 控制盒”，通常也称为“分线盒”，用于容纳视频和音频输入和输出。 A/V Pod 的电缆长约 1.75 米。

    Voodoo3 3500TV因 TV Tuner不同 有Philips NTSC和Samsung PAL两个版本。

Voodoo3 3500TV with TV Tuner Philips NTSC

(From tdfx.de)

1.1.7 PCB#-210-0371-002

   相较于PCB#210-0371-001，没有什么明显的变化，因 TV Tuner不同 有Philips NTSC和Samsung PAL两个版本。

Voodoo3 3500TV with TV Tuner Samsung PAL

  此外,3Dfx在2000年10月宣布了带TV tuner的Voodoo TV 100 PCI, VoodooTV 200和VoodooTV-FM三款多媒体显卡

 3dfx VoodooTV FM

(From tdfx.de)　　

1.1.8 PCB#210-0380-001

    1999 年 7 月 27 日 - 3dfx 宣布 Velocity 品牌，后来只发售了Velocity 100。

1.1.8.1 Velocity 100

  下面这三块Velocity 100显卡的PCB日期为9924周，PCB制造厂商是Pc2A，但是身价却天差地别。

 1.1.8.1.1 Engineering sample

    BIOS 版本V2.05，背面有“NOT FOR RESALE”“0806001C000000000000096ILS77”贴纸和“TEST”“QC”印章，以及蓝色油漆点。此外还有重要特征是C91补焊。

（From NEST）

1.1.8.1.2 Qualification Sample

    BIOS 版本V2.15.06，背面不知什么原因没有任何贴纸，但有“TEST”“QC”印章，以及蓝色油漆点。

 1.1.8.1.3 Official product

    BIOS 版本V2.15.06，背面有“0806007W0000000000000023DA7K”贴纸，仅有“TEST”印章。

 （From Palcal）

   上面三种都是REV A0。REV A0较少，稍晚的REV A则比较多。

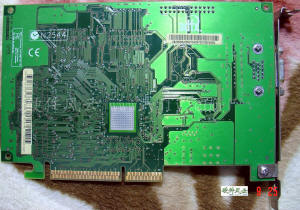

1.1.8.2 Voodoo3 1000

    Gateway 特别版（在 BIOS 芯片上注明为 V3-1000），8MB SGRAM,时钟频率为 143Mhz，只有1 个纹理管理单元。

1.1.9 PCB#210-0383-001

1.1.9.1 Voodoo3 1000

  这个板型的Voodoo3 1000是Compaq Special Edition (noted on the bios chip as a Voodoo3 1000)，16 MB SGRAM,时钟频率为125Mhz，没有散热片。

    PCB DATE 3199 Weeks

Voodoo3 1000 Compaq Special Edition

1.1.9.2 Velocity 200

    3DFX 在Voodoo3 1000显卡的基础上将时钟频率提高到 143Mhz，增加散热片，打算冠名Velocity 200发售，结果没有实施下去。

    PCB DATE 3299 Weeks.

Velocity 200

 1.1.10 PCB#210-0382-003

    1999 年 10 月 17 日，Voodoo3 2000/3000 PCI 显卡发布。

Voodoo3 2000

1.1.11 PCB#210-0382-004

  跟PCB#210-0382-003相比无明显的变化，仅增加了R103、R104。

Voodoo3 3000

1.2 Quantum3D

    AAlchemy 4116

  四个Voodoo3芯片的AAlchemy 4116由于设计难度太高，1999年末还未能量产。随着VSA-100 芯片的发布，Quantum3D也就放弃了此款产品，直接开发八个VSA-100芯片的下一代产品。

1.3 PowerColor

    3Dfx的Voodoo3显卡热卖几个月后，还是授权一些厂家生产Voodoo3显卡，PowerColor的Voodoo3显卡是型号和销量最多的一家。

 Powercolor EvilKing Extreme

1.4 VillageTronic

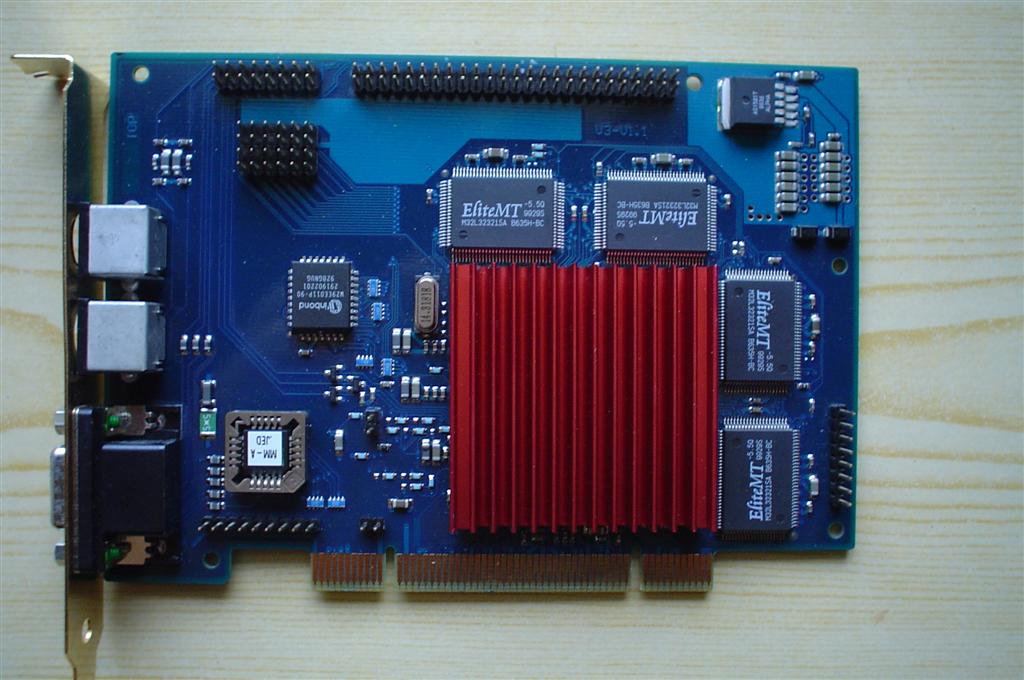

    VillageTronic MP960是MAC版。

VillageTronic MP960

 （From tdfx.de）

1.5 Other

  价廉物美的Geforce2 MX200显卡太畅销，一些无良厂家用Voodoo3芯片仿冒成Geforce2 MX200显卡。

    PCB DATE 0145Weeks

2.Voodoo4

    1999年11月15日的Comdex '99上，3dfx Interactive 宣布推出新的 VSA-100 图形芯片，以及基于新芯片的Voodoo4 4500 AGP & PCI、Voodoo5 5000 PCI、Voodoo5 5500 AGP、Voodoo5 6000 AGP显卡。并透露了Voodoo4 4500 AGP、Voodoo5 5500 AGP和Voodoo5 6000 AGP显卡的图片。

（From pc.watch.impress.co.jp）

    VSA-100就是对Voodoo 3核心进行改良的产物，增加了32bit色深、AGP texture、24 bit Z buffer等功能。VSA-100最大的特点是可以通过SLI（Scan-Line Interleaving）连接多达32个VSA-100。

  2000年2月,3dfx在Cebit上首次公开演示了Voodoo4和Voodoo5显卡。2000 年 4 月 26 日，3dfx在WinHEC 2000首次公开演示了Voodoo5 6000显卡。

Technical specification of Voodoo4(VSA-100):

Video memory capacity:32MB

Bus type:SDRAM/SGRAM

Bus interface: PCI/AGP 2x/4x

Core clock:166 MHz

Memory clock:166 MHz

Core config:2TMU/2ROP

Pixels/s:333M

Textels/s:333M

RAMDAC:300-350 MHz

Maximum resolution:2048x1536

Fab (nm)：250 nm

 2.1 3dfx

     VSA-100芯片最先在Voodoo4 Evaluation Board上研制，可Voodoo4显卡却在Voodoo5显卡之后才推出。3dfx那缓慢的产品更新周期，在nvidia恐怖的6个月更新一次产品的重击下，单核Voodoo4显卡只有被吊打的份，只得先推出双核Voodoo5显卡与GeForce2 GTS匹敌。2000 年 10 月 13 日Voodoo4显卡上市，差不多比Voodoo5显卡晚4个月。

2.1.1 Voodoo4 Demo Board

   在Comdex '99上，Voodoo4 4500 AGP显卡的官宣图，实际上是Voodoo3 3500显卡，并非使用VSA-100 芯片的 Voodoo4 4500显卡。

Voodoo4 4500 AGP official announcement picture

2.1.2 Voodoo4 Evaluation Board

2.1.2.1 PCB#210-0386-001

    PCB DATE 4299weeks.

(From thedodgegarage.com)

    AGP接口的还有PCB#210-0388-001板型。

 2.1.2.2 PCB#210-0389-001

    PCB DATE 9944Weeks,32MB.

（From 3dfx.pl）

2.1.3 PCB#210-0416-001

    2000 年 10 月 13 日上市的Voodoo4 4500显卡就是这个板型。

2.1.3.1 Voodoo4 4500 Engineering sample

此板型支持32/64MB 显存。板载32MB显存是Voodoo4 4500显卡，64MB 显存就是Voodoo4 4800，由于64MB显存带来的性能提升不明显，故此型号被取消。

(From dusty-voodoo.com)

 2.1.3.2 Voodoo4 4500

2.1.4 PCB#210-0403-001

    PCI接口

2.1.4.1 Voodoo4 4500 Engineering sample

     PCB DATE 3000WEEKS

2.1.4.2 Voodoo4 4500

     PCB DATE 3300WEEKS

     2007年4月在二手市场买到这个Voodoo4 4500 32MB显卡时，无论用什么软件检测都是64MB，尽管上面4颗显存，单颗8MB，共有32MB（显存编号： HY57V653220B）。而且这卡用3Dmark2001等软件测试，都比同型号的Voodoo4 4500显卡高一点。最后，有人发现这卡R536被人为地焊走，尝试把同型号的Voodoo4 4500显卡去掉R536元件，都表现出这样的特性。这也许是3DFX留下的Voodoo4 4500彩蛋。

2.1.4.3 Voodoo4 4500 MAC

    2000年4月,3dfx宣布其第一个Mac平台产品: Voodoo4 4500 PCI和Voodoo5 5500 PCI显卡。2000年11月,3dfx Mac版Voodoo4 4500 PCI显卡发售。

    PCB DATE 3700WEEKS

2.1.5 PCB# 600-0614-00

   低成本的参考设计，未形成产品，但被PowerColor借鉴。

    PCB DATE 0026Weeks

(From tdfx.de)

2.2 PowerColor

Evilking IV

2.3 MSI

    MS-8819最终没有零售。

    PCB DATE 0036weeks

MS-8819 Engineering sample

(From NEST)

 2.4 Other

    VOODOO4 4500 SPEED

    PCB DATE 0051weeks

3.Voodoo5

     2000年6月22日，Voodoo 5500显卡发货。性能与Geforce2 GTS相当。2000年8月10日，Mac 5500 PCI显卡上市。

Technical specification of Voodoo5(VSA-100x2):

Video memory capacity:32/64MB

Bus type:SDRAM/SGRAM

Bus interface: PCI/AGP 2x/4x

Core clock：166 MHz

Memory clock：166 MHz

Core config:(2TMU/2ROP)x2

Pixels/s:667M

Textels/s:667M

RAMDAC:300-350 MHz

Maximum resolution:2048x1536

Fab (nm)：250 nm

3.1 3dfx

3.1.1 Voodoo5 Evaluation Board

3.1.1.1 PCB#210-0392-001

    Voodoo5 Evaluation Board，双VGA输出。

3.1.1.1.1 Rev A0

在Comdex '99上，Voodoo5 5500 AGP显卡的官宣图是Rev A0，是 Voodoo5芯片评估板。Rev A0最早的PCB Date有9945weeks。

Voodoo5 chip evaluation board

3.1.1.1.1 Rev A1

  已是产品评估板。PCB Date 0009weeks。

Voodoo5 product evaluation board

3.1.1.2 PCB#210-0393-001

    Voodoo5 5000 SGRAM显卡，PCI 接口，PCB Date 0009weeks。Voodoo5 5000显卡被取消零售。

Voodoo5 5000 Evaluation Board

(From Gold Leader)

   此外，还有PCB#210-0420-001板型的Voodoo5 5000 SGRAM，AGP 4x接口，PCB DATE 0037Weeks。

3.1.1.3 PCB#210-0411-001

    Voodoo5 5500 AGP 4x，虽是AGP 4x接口，但并不能很好地支持。PCB DATE 0035Weeks。

Voodoo5 5500 AGP 4x Evaluation Board

（From 3dfxkid）

3.1.2 PCB#210-0413-001

    2000年6月22日，Voodoo5 5500显卡发货。这是零售Voodoo5 5500 AGP显卡的板型，只有一个VGA输出接口。

3.1.2.1 Engineering sample

    Voodoo5 5500 AGP显卡，Rev A0，PCB Date 0015weeks。

Voodoo5 5500 AGP Engineering sample

（From dusty-voodoo.com）

3.1.2.2 Qualification Sample

    Voodoo5 5500 AGP显卡，Rev A1，PCB Date 0018weeks，正式产品的是PCB Date 0019weeks，它应该是Review Sample。

 Voodoo5 5500 AGP Qualification Sample

3.1.2.3 Official product

  关于Voodoo5 5500 AGP显卡零售日期，网上比较多的说法是“June 22, 2000”，www.thedodgegarage.com说：“May 5, 2000- Voodoo 5500 cards start shipping but are recalled on the 25th for possible power supply problems.June 9, 2000- Voodoo 5500 cards ship again.”我比较认同“recalled”说。Voodoo5 5500 AGP显卡良品率不高是事实。2002年的时候，坊间传言，nvidia收购3Dfx后，处理的一批Voodoo5 5500显卡半成品流入中国。这批卡应该是有瑕疵的，我购买的这个Voodoo5 5500 AGP显卡的挡板就是商家增加的，显卡工作不稳定。

Voodoo 5500 AGP

3.1.3 PCB#210-0414-001

    PCI接口的Voodoo5 5500显卡增加了一个当时开始流行的DVI接口。

3.1.3.1 Voodoo5 5500 PCI

    PC版的Voodoo5 5500 PCI显卡未配备DVI输出接口。

3.1.3.2 Voodoo5 5500 PCI MAC

    2000年4月,3dfx宣布其第一个Mac平台产品: Voodoo4 4500 PCI和Voodoo5 5500 PCI显卡。2000 年 8 月 10 日，Mac版本的5500 PCI 卡上市。

3.2 Quantum3D

      2000 年 11 月 13 日 3dfx 将 4-Way SLI 技术授权给 Quantum3D，Quantum 3D（3dfx 的合作伙伴）将发布用于工业和军事用途，配备 8 到 32 个芯片显卡。

3.2.1 AAlchemy 8132/8164

AAlchemy 8132显卡是单卡8个VSA-100芯片，32MB显存。AAlchemy 8164显卡则是64MB显存。

AAlchemy 8132

3.2.2 AAlchemy 8232/8264

AAlchemy 8264显卡是两个AAlchemy 8164显卡SLI联接，共16个VSA-100芯片，耗电量惊人，需要POWER board供电。至于32个VSA-100芯片的显卡，可能只是一个传说。

4.Voodoo5 6000

     1999年11月15日的Comdex '99上，3dfx Interactive 宣布将推出基于VSA-100 图形芯片的Voodoo5 6000 显卡。而在一年后的Comdex’2000上，3dfx却宣布将停止制造Voodoo5 6000 显卡。Voodoo5 6000显卡因那4个核心的超酷设计、未发售的产品以及3Dfx当年创造3D显卡市场占有率神话而继承了极高的知名度。2001年10月，Voodoo5 6000显卡首次在eBay拍卖，拍出2025美元的高价，从而正式宣告显卡收藏的诞生。存世量不到100块的Voodoo5 6000显卡，当仁不让地成为显卡收藏乃至计算机板卡收藏的龙头。

Technical specification of Voodoo5 6000(VSA-100x4):

Video memory capacity:128MB

Bus type:SDRAM

Bus interface: AGP 2x

Core clock：166 MHz

Memory clock：166 MHz

Core config:(2TMU/2ROP)x4

Pixels/s:1333M

Textels/s:1333M

RAMDAC:300-350 MHz

Maximum resolution:2048x1536

Fab (nm)：250 nm

4.1 DEMO Board

在Comdex '99上，3dfx展示的Voodoo5 6000显卡实际上装备的是Voodoo3 3500芯片。这是最稀罕的Voodoo显卡，据传只研制2个，仅有1个被收藏。其他6种Voodoo5 6000显卡约研制1000个，不到100个被收藏。

Voodoo5 6000 DEMO Board official announcement picture

4.2 Early Evaluation board

  此版本使用 Intel PCI 桥接芯片，配备 128 MB 的 5.4ns SDRAM，并使用专有的外部 3dfx 电源。

  图是Voodoo5 6000 Early Evaluation Board官宣图片，PCBPCB#210-0391-001-A1， date 1500 Weeks (Rev A1)，还有更早的PCB#210-0391-001-A0，0700 Weeks (Rev A0)Voodoo5 6000显卡。

Voodoo5 6000 Early Evaluation Board official announcement picture

4.3 Later Evaluation board

  此版本使用 HiNT 桥接芯片。 这些卡可以由内部系统 PSU 或专有的 3dfx 外部电源供电。 时钟速度通常为 166 或 183 MHz。

 Voodoo5 6000 Engineering sample

这种3700版Voodoo5 6000显卡（PCB日期为3700weeks (Rev A)，PCB#210-0391-001-A）被收藏的数量最多，有60个左右，大多数都能正常工作，其性能与Geforce2 Ultra显卡相当。其他的Voodoo5 6000显卡每种都只有几个被收藏。Voodoo5 6000 Later Evaluation board还有PCB#210-0391-001-A2，2600 Weeks (Rev A2)、PCB#210-0391-001-A3，3400 Weeks (Rev A3)及PCB#210-0391-001-A，3900 Weeks (Rev A)共四种。

5. Daytona

     Daytona (VSA-101)更像是采用更新制程制造的VSA-100芯片，cooler operation,发热小，可以不用散热片。声称的DDR 支持并未能提升性能。Daytona 芯片显卡原定于2001年1月零售，因Nvidia的收购导致流产。

Technical specification of Daytona(VSA-101):

Video memory capacity:16/32MB

Bus type:SDRAM/DDR-SGRAM

Bus interface: PCI/AGP 4x

Core clock:143/166 MHz

Memory clock:143/166 MHz

Core config:2TMU/2ROP

Pixels/s:333M

Textels/s:333M

Fab (nm)：180 nm

5.1 Voodoo 4-2 4000

    AGP,16MB SDRAM,Core clock:166 MHz.

PCB#210-0418-001

    PCB date 4100 Weeks

(From dusty-voodoo.com)

5.2 Voodoo 4-2 4200

    PCI/AGP,16/32MB SDRAM,Core clock:143/166 MHz.

    PCB#210-0424-001-A1,PCB date 4600 Weeks.

    Daytona芯片显卡中，仅此型显卡有极少量销售，用于IBM的服务器。图中的Voodoo 4-2 4200曾是工程样品，因其功能完好而被售出。Core clock:143 MHz.

   更早的PCB#210-0419-001，PCB date 3500 Weeks，未销售。

5.3 Voodoo 4-2 4800

    AGP 4x，32MB SDRAM,Core clock:166 MHz.

    PCB# 210-0428-001, PCB date 4100 Weeks

6. Rampage

     1994年3月3DFX成立之后，就开始为街机这样的游戏市场研制硬件和芯片。1995年11月6日3Dfx宣布推出的Voodoo Graphics，这是专为街机和家用电脑的 3D 娱乐应用而设计的一种 3D 图形加速器。并取得了极大的成功。

    1997年，世嘉Dreamcast游戏机征集了两个竞争设计：一个代号为“Blackbelt”的单元，是在美国使用3dfx技术设计的系统，另一个是在日本使用NEC和VideoLogic技术开发的“Katana”。 1997 年 7 月 22 日，Voodoo2 与 PowerVR Series2 竞争 Sega Dreamcast 游戏机图形处理器失败，3Dfx浪费了一年多的宝贵时间。虽然Voodoo2 后来在 PC 市场取得了巨大的成功，但是3Dfx对尚未有所突破的游戏机市场仍然非常在意，打算用新技术提升3D芯片的性能，碾压竞争对手。

     1998年的时候，3dfx 开始了 Rampage 项目。 Rampage 开发项目是用于新显卡的新技术，期望其一旦亮相将比竞争对手领先几年。Rampage 项目的研发方向倾向于以3D辅助芯片配合全新的3D芯片工作，让3D性能得到更大的提升。

     1999年2月，承载3dfx游戏机情结的Rampage 项目才开始在Voodoo3芯片显卡上进行验证。2000年3月10日，比尔·盖茨在GDC2000上正式公布Xbox计划。3dfx轻信Xbox将采用Gigapixel图形技术传言，面对Rampage项目糟糕的进度，孤注一掷地在在3 月 28 日宣布了收购 GigaPixel 公司的计划。岂料紧跟Microsoft技术路线的3D显卡新王者Nvidia斩获Xbox合约，3dfx竞争游戏机图形处理器又一次失败了。3dfx游戏机情结，耗费了其太多的精力与资金，是导致3dfx崩溃的主要因素。

    2000年11月，Rampage项目对外宣称获得初步成功，这个所谓的Rampage 芯片就是将两颗VSA-100核心整合在一块芯片上，其性能较同为两颗VSA-100核心的Voodoo5 5500显卡弱。

Technical specification of Rampage:

Video memory capacity:64MB

Bus type:DDR-SGRAM

Bus interface: AGP 4x

Core clock:200 MHz

Memory clock:400 MHz

Core config:4TMU/4ROP

Pixels/s:800M

Textels/s:800M

Fab (nm)：180 nm

6.1 Voodoo3 T&L

    Voodoo3 T&L原型卡是Rampage 项目最早的验证卡。The Voodoo3 T&L prototype card is the earliest verification card for the Rampage project.

显示芯片是Voodoo3，T&l芯片是Mitsubishi M64592，16Mb SGRAM 6ns Memory，PCB Date 1299weeks，PCB#600-0077-01。

Voodoo3 T&L

（From 3dfx.es）

6.2 SPECTER 1000

Rampage项目后来计划研制配备一颗Rampage芯片的SPECTER 1000显卡，配备1/2颗Rampage芯片外加一颗SAGE 硬件T&L芯片 的SPECTER 2000/SPECTER3000显卡。旗舰产品 Spectre 3000 将具有 10.2 GB/S 的带宽和 1600-2000Mpixels/S 的填充率。

    PCB#210-0434-001-A1，PCB　DATE 0047weeks。

(From thedodgegarage.com)

2000年11月，才研发出的SPECTER 1000显卡性能仅与1999年8月就将硬件T&L集成到图形核心的Geforce 256显卡相当。而此时跟SPECTER3000显卡性能相当的GeForce2 Ultra显卡已上市。SPECTER 2000/SPECTER3000显卡还有继续研发下去的必要吗？Rampage在技术上并无多大创新，提升性能还得依赖额外的芯片，而且研发周期过长，最终胎死腹中，直接导致3DFX彻底丧失斗志。2000 年12月15 日3dfx将其大部分资产出售给Nvidia，3dfx自此成为历史。

  相关链接：3Dfx 显卡历史（上集）
