MX100  MX200   M80   MX100改M80

MONSTER SOUND 系列声卡常说的有MX100、MX200、M80,但是据我研究应该还有一种暂叫MX100改M80


                                     Diamond 帝盟 MONSTER SOUND 系列声卡比较表

名    称 型    号 P/N号 声道 输出接口 MIDI子卡
MX100 MONSTER SOUND 23010106-004 4 2 2MB
MX200 MONSTER SOUND GOLD 23010109-004 4 2 4MB
M80 PCA MONSTER SOUND 23010111-004 2 1 512KB
MX100改M80 MONSTER SOUND 23010111-004 4 1 512KB

MX100

MX100

大晶振、ADSP 2.0





DATALAND 迪兰恒进做帝盟代理时,将MX100加标改为M80发售,实质上此卡还是MX100,因为没有做物理修改。



MX200

无镀金接口的MX200(估计是好事者换掉挡板和镀金口)

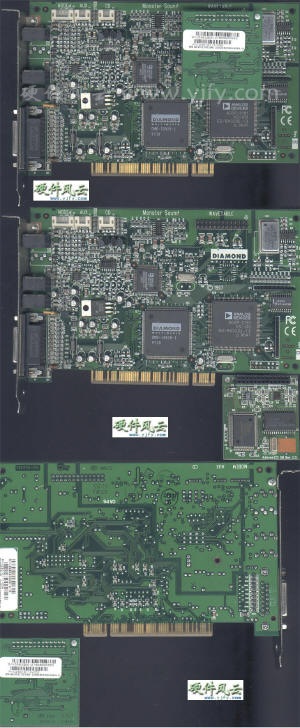

M80

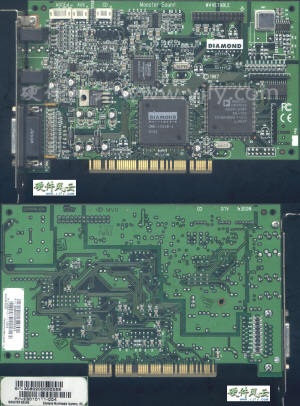

MX100改M80

帝盟在原来的MX100的基础上焊去另一输出接口,而相应的电子元件未做处理,
且在背面原贴纸上加贴一张贴纸(下面那张纸肯定是MX100的),贴纸上的
PN号为M80的(M80: P/N23010111-004、MX100:P/N23010106-004),
产品型号却为MX100的(M100:MOSTER SOUND、M80:PCA MOSTER SOUND),
相对恒进电子仅贴一张M80的简易贴纸来说,此卡焊掉一个输出口,且对贴纸进行了修改加贴,
因此此卡虽说不是严格意义上的新型号,但是一个特殊的变种。





非帝盟的 Wavemaster DB-II 兼容子卡

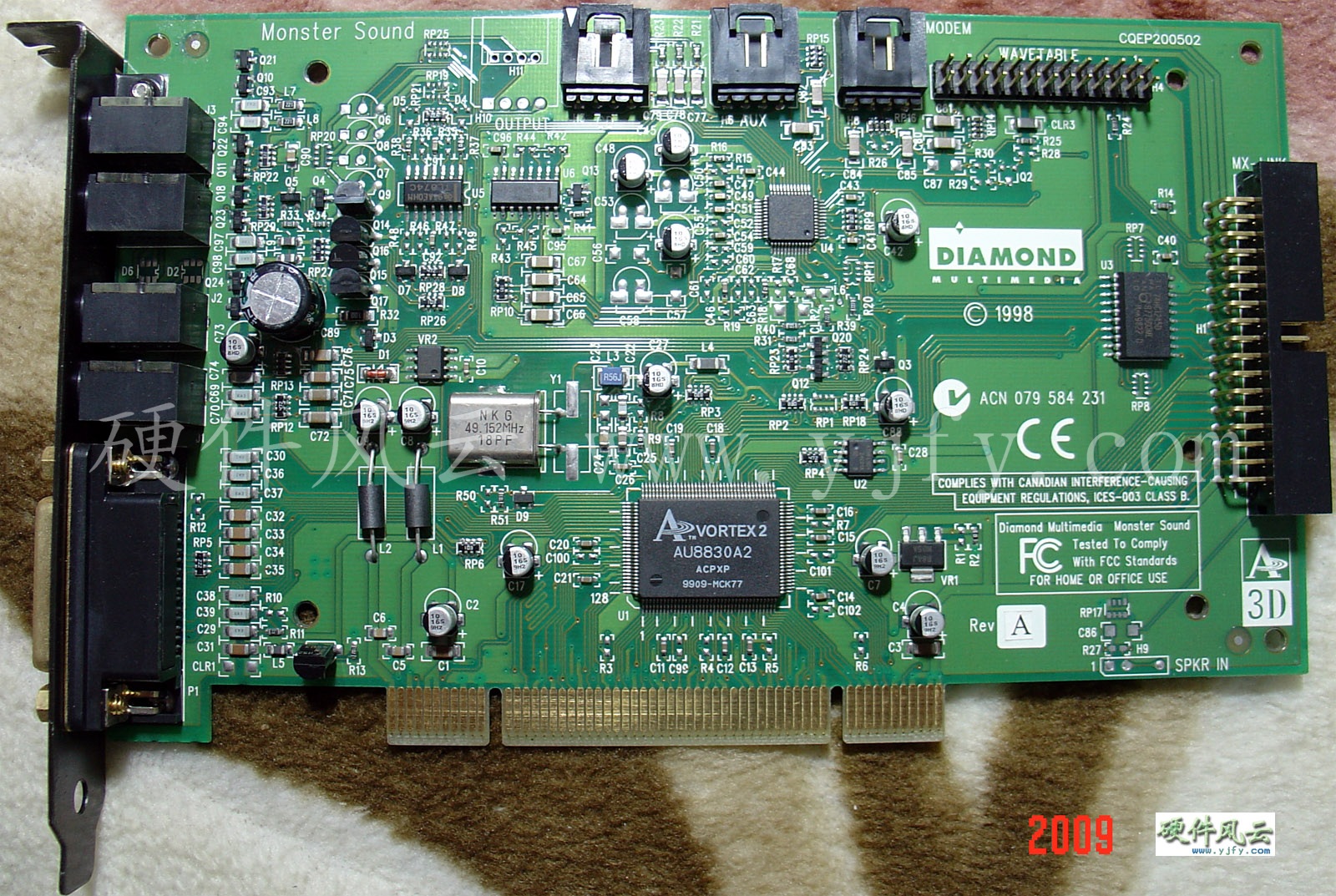

MX300
